ボールバルブのデザインは、どのようにしてシールを保証しますか？

ボールバルブは、信頼できるタイトなシールを提供する能力で有名であり、幅広い産業および住宅用途で不可欠です。彼らのユニークなデザインは、効率的なフロー制御を保証するだけでなく、漏れのリスクを最小限に抑えます。 aの設計方法を掘り下げましょうボールバルブこのレベルのシーリング精度を達成します。

ボールバルブデザインの重要なコンポーネント

シーリングメカニズムを理解するには、ボールバルブの重要なコンポーネントを探索することが重要です。

- ボール：中心に穴（ボア）を備えた球状のコンポーネントで、パイプラインと整列したときに流体が流れるようにします。

- シート：通常、テフロン（PTFE）やエラストマーなどの柔らかい素材で作られているシートは、ボールのシーリング表面を提供します。

- ボディ：内部コンポーネントを含んで保護するバルブハウジング。

- ステム：ボールをアクチュエータまたはハンドルに接続し、回転を可能にします。

- シールとガスケット：ステムの周りまたはバルブコンポーネント間で漏れがないことを確認してください。

ボールバルブがタイトなシールをどのように達成するか

1。ボールの精密機械加工

のボールボールバルブ滑らかで均一な表面を実現するために正確に機械加工されています。これにより、バルブが閉じたときにボールの表面がシートと完全に整列し、タイトなシールが作成されます。

- 完全な接触：球状の形状により、座席との完全な接触が保証され、ギャップがなくなります。

- トルクの低い要件：よくマシンされたボールは摩擦を減らし、バルブを最小限の労力でしっかりと密封することができます。

2。座席メカニズム

ボールバルブの座席は、バルブが閉じたときにわずかに圧縮され、タイトなシールを作成するように設計されています。

- ソフトシート：PTFEのような材料は、圧力下でわずかに変形し、ボール表面のわずかな不規則性を満たします。

- スプリングロードシート：一部のデザインでは、スプリングスは座席をボールに押し付け、変動する圧力の下でもシールを維持します。

3。フローティングボールデザイン

多くのボールバルブは、ボールが固定されていないが、座席で所定の位置に保持されているフローティングボールデザインを備えています。

- 自己調整：フローティングボールは、流体の圧力によって下流の座席に押し付けられ、シールが強化されます。

- 圧力下で効果的：この設計により、高圧システムでもタイトなシールが保証されます。

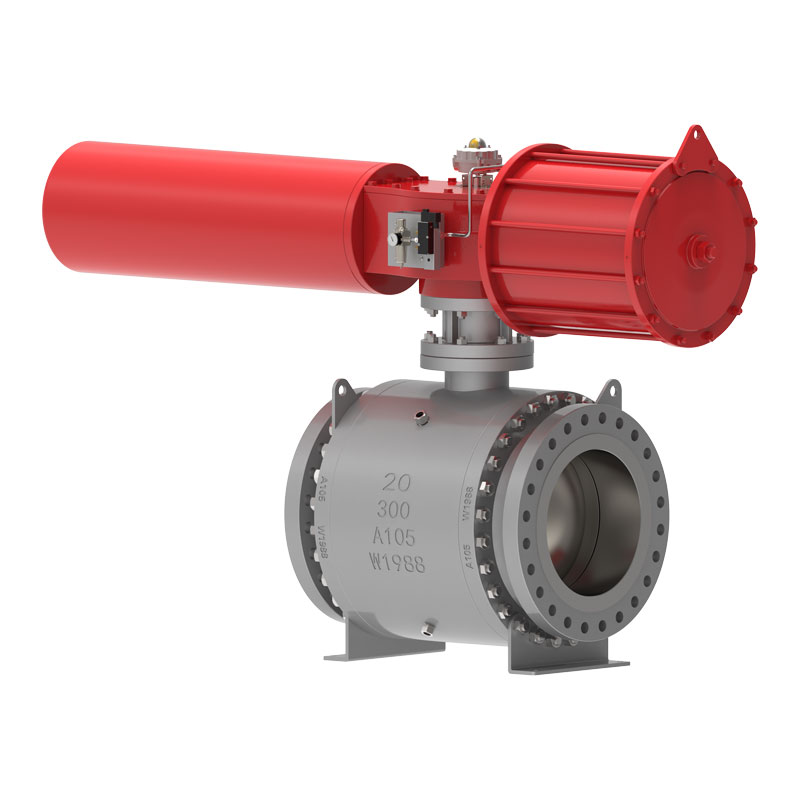

4。Trunnionに取り付けられたボールデザイン

大型または高圧ボールバルブでは、トラニオンに取り付けられたデザインが使用されます。ボールは上部と下部に固定されており、座席のストレスが軽減されます。

- 摩耗の減少：固定ボールはシートの変形を最小限に抑え、時間の経過とともに一貫したシールを確保します。

- デュアルシーリング：上流と下流のシートの両方がボールとの接触を維持し、シーリングの層を追加します。

5。ステムシーリング

茎の周りの漏れを防ぐために、ボールバルブが組み込まれます。

-Oリングと梱包：茎の周りにシールを形成する柔軟な材料。

- 吹き飛ばし防止設計：茎がしっかりと所定の位置にあることを保証し、極端な条件下でもシールを維持します。

ボールバルブのタイトシールの利点

- リーク予防：液体の損失を保証し、効率と安全性を高めます。

- 汎用性：ガス、液体、スラリーなど、さまざまなメディアを処理します。

- 耐久性：摩耗や裂け目に耐性があり、長期間にわたってタイトなシールを維持します。

タイトなシールの恩恵を受けるアプリケーション

ボールバルブのタイトなシールを提供する能力は、それらを以下に理想的にします

- 高圧パイプライン。

- 危険または腐食性の媒体輸送。

- Critical applications in industries like oil and gas, chemical processing, and pharmaceuticals.
