拡張ステムギアフランジバタフライバルブは、埋設および断熱された産業用パイプラインシステムの運用上の障壁をどのように解決しますか?

1. 完全な構造構成と核となる動作原理

1.1 フランジ、延長ステム、ギアドライブの分割コンポーネントレイアウト

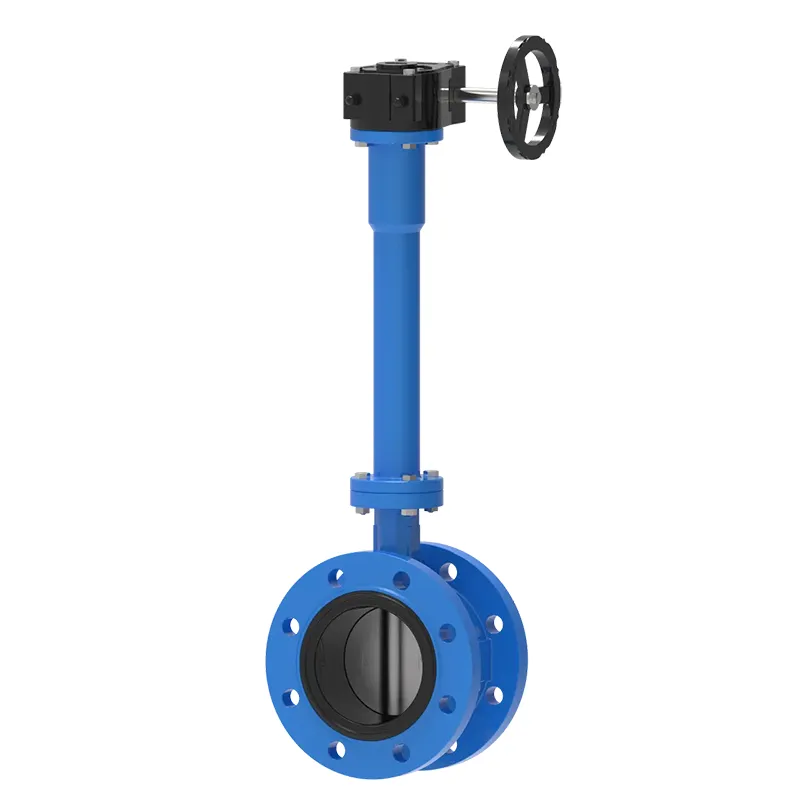

3 つのコア機能モジュールがバルブ本体全体を構成し、それぞれが独立したパイプライン接続、トルク伝達、流量調整タスクを実行します。ダブルフランジバルブボディはフルフェイスボルト接続形式を採用しており、一致するパイプラインフランジとの堅固なシールジョイントを形成し、長期の圧力変動下でのウェハーバルブの緩いクランプによって引き起こされる中程度の漏れリスクを回避します。拡張ステムアセンブリは、一般的なバタフライバルブと比較して最も差別化された部品であり、ギア操作ハンドルをアクセス可能な地面または機器プラットフォームまで延長し、埋設または絶縁されたバルブ本体部分から操作位置を分離します。

長くなったステムの上部に設置されたウォーム減速機は、大径ディスクの回転に必要な大トルクを軽いハンドル操作力に変換し、オペレーターの肉体労働を効果的に軽減します。ギヤボックス内部は、精密なウォームとウォームホイールの噛み合い構造により、位置決め補助具なしで任意の開き角度でディスクをロックでき、長時間のパイプライン運転でも安定した一定流量調整状態を実現します。拡張ステム内のすべての伝達部品は統合されたスプライン接続を採用しており、数千回の開閉サイクルの後でも伝達スリップなくハンドホイールギアと内部バタフライディスク間の同期回転を保証します。

• ダブルフランジの剛性接続により、圧力変動下での全体的なシールの安定性が向上します
• カスタマイズ可能な延長ステムにより、動作点を埋設/絶縁領域の外に移動します
• ウォームギヤ減速により大口径パイプライン規制時の操作トルクを低減
• 統合されたスプラインステム構造により、トランスミッションのスリップ故障リスクを排除

1.2 媒体遮断およびフロー調整メカニズム

延長されたステムの下端に固定された円形のバタフライ ディスクは、垂直中心軸を中心に 90 度回転し、パイプライン断面の全開、部分絞り、および全閉を完了します。ディスクが媒体の流れ方向と平行に回転すると、パイプラインは障害物のない通路を形成します。流れ方向に対して垂直に回転すると、ディスクの外縁がバルブ本体内部の弾性シールリングにぴったりとフィットし、液体、ガス、混合媒体の漏れ遮断を実現します。角度スケール付きのギアボックスは、ディスクの回転角度を0〜90度の範囲で正確に調整でき、単純なハンドルバルブの2状態スイッチ制御だけではなく、連続的な線形流量調整を実現します。

延長されたステムには、バルブ本体と延長されたスリーブの接合部に多層パッキンシールコンポーネントが装備されており、パイプライン媒体がステムギャップに沿ってギア駆動領域に上向きに浸透するのを防ぎ、ギアの錆びや操作部品の媒体汚染を防ぎます。後のメンテナンス時にバルブ全体を配管から取り外すことなくパッキンセットを交換できるため、分解が困難な埋設バルブの現場修理作業が大幅に簡素化されます。

2. ボディ、ステム、シール部品の材質適合基準

2.1 さまざまな媒体環境におけるバルブ本体とディスクの材質分類

材料グレードの選択は、特定の中温および腐食条件下でのバルブの長期安定した動作サイクルを直接決定します。エポキシコーティングを施したダクタイル鉄製バルブ本体は、中性水媒体の侵食に対する優れた耐性と低い製造加工難易度を備え、都市給水、防火、冷却水のパイプラインで広く使用されています。炭素鋼製のWCB本体は高温の蒸気や油の輸送パイプラインに適しており、425℃までの中温下でも安定した機械的強度を維持します。ステンレス鋼の CF8/CF8M 本体は、化学酸ベースの混合媒体や沿岸塩分を含む水パイプラインに適合し、塩化物イオンによる孔食に耐性があります。

異なる金属接触面間の電気化学的腐食を避けるために、バタフライ ディスクの材質はバルブ本体の耐食性グレードと一致している必要があります。ステンレス鋼オーバーレイ ディスクは腐食性媒体の作業条件向けに構成されており、青銅合金ディスクは海洋生物の付着や電食による損傷を防ぐために海水循環パイプライン向けに選択されています。すべての金属鋳造ブランクは成形後に応力除去処理を経て、鋳造中に発生する内部変形応力を除去し、低温と高温が交互に繰り返される環境下でのバルブ本体の亀裂を防ぎます。

2.2 エクステンデッドステムおよびギヤボックスの内部変速機の材質規格

長くなったステムは長期間の開閉サイクルで繰り返しねじり負荷がかかるため、高強度ステンレス鋼410または合金鋼4140材を採用し、トルク伝達時のカジリや破損を防ぐために厳密な硬度管理を行っています。延長ステムの外側保護スリーブは、防錆コーティングを施したシームレス鋼管を使用しており、地下の土壌水分やパイプラインの断熱蒸気がトルク伝達コアシャフトに接触するのを遮断し、地下に埋められた延長ステムアセンブリの耐用年数を長年にわたって大幅に延長します。

ギヤボックス内のウォームとウォームホイールは、炭素鋼ウォーム構造に適合する青銅合金を採用しており、噛み合い回転中に自己潤滑摩擦ペアを形成し、定期的なグリースのメンテナンス頻度を軽減します。ギアボックスのシェルには、軽量で耐酸化性に優れた鋳造アルミニウム合金が使用されており、長期間の屋外暴露や地下保管庫に設置した後でも、ハンドホイールの回転を妨げる重度の錆層が生成されません。

3. 埋設および断熱パイプラインレイアウトの標準設置フロー

3.1 インストール前のパイプラインとパラメータの確認手順

バルブ本体を吊り上げて接続する前に、技術者は、現場のパイプラインのレイアウトに合わせて製品の 3 つの主要なカスタマイズパラメータを確認する必要があります。つまり、必要な延長ステム長を決定するための実際の埋設深さまたは断熱材の厚さ、一致するフランジ圧力グレードを選択するためのパイプラインの呼び圧力、およびディスクとシール材のグレードが防食要件を満たしているかどうかを確認するための媒体タイプです。ステムの長さが一致しないと、ギアハンドホイールが埋設されたボールトに沈んだり、パイプラインの断熱材で覆われたりして操作性が失われます。フランジ圧力グレードが一致しないと、パイプラインの設計圧力下でフランジ ガスケットの漏れが発生します。

ボルト締め付け時に弾性シールガスケットに傷がつかないように、フロントパイプラインとリアパイプラインのフランジシール面を徹底的に清掃し、溶接スラグ、錆びスポット、および硬い粒子の付着物を取り除きます。 2 つのグループのフランジの間に適合する非金属製の平らなガスケットを配置し、すべてのフランジのボルト穴を水平に揃えて、バルブ本体のオフセット取り付けによって引き起こされるガスケットの偏心したはみ出しを防ぎます。これにより、長期運転後に局所的な媒体漏れ通路が形成されます。

3.2 埋設パイプラインの特別固定および幹保護操作

バルブ本体のフランジが完全にボルトで締められ、十字対称の締め付けシーケンスで固定された後、層状の圧縮のためにバルブ本体の周囲に傾斜砂を充填し、大きな硬い石がバルブシェルを直接押し出して局所的な変形を引き起こすのを防ぎます。延長ステムの外側保護スリーブは、バルブ本体から地上操作プラットフォームまで防水防食コイル材で包み、地下水や腐食土がステムの金属部分に接触するのを防ぐ必要があります。中空の保護マンホール カバーがステムの地上端に確保されており、後の検査や調整の際に広範囲の土壌を掘削することなく、直接開いてハンドホイールを操作できます。

厚く断熱された屋内パイプラインの設置の場合は、パイプラインの断熱材を巻く位置で延長ステム外径に一致する垂直チャネルを確保し、ギヤ潤滑グリースの劣化とトップパッキンシール部品の劣化を促進することによる熱の蓄積を防ぐために、ギヤボックスとステムの露出部分に断熱綿を巻き付けないでください。設置後、ハンドホイールのフルストローク開閉テストを実施し、ディスクが詰まりなく回転し、角度目盛りの表示が実際の流れ遮断状態と一致していることを確認します。

• 十字対称フランジボルト締め付けによりガスケットの偏心押出漏れを防止
• 土壌腐食に対する延長幹埋設部の防水保護ラッピング
• ギアボックスの絶縁包装を避けるために、ステム用に独立した垂直チャネルを確保します。
• 取り付け後のディスク詰まりの隠れた危険を排除するためのフルストローク開閉テスト

4. 主な産業および都市パイプラインの応用シナリオ

4.1 都市地下水道と防火管網

都市部の自治体配水パイプラインと埋設消火リングパイプは、この延長されたステムフランジバルブが最も広く適用可能な分野です。管路の幹線分岐の多くは路面や緑地帯の土壌下に敷設されており、一般的な短管弁では流量調整や管路遮断保守のたびに大規模な道路掘削が必要となり、都市交通や日常生活に多大な支障をもたらしています。延長ステムギアフランジバタフライバルブ操作歯車を地上検査井位置まで延長し、路面掘削やパイプライン土の埋め戻し工事をすることなく、井戸蓋を開けるだけで開閉・流量調整のすべての操作が完了します。

自治体の防火パイプラインでは、消防ポンプ起動時の瞬間的な圧力上昇に対して安定したシール性能が求められます。ダブルフランジの剛性接続と多層弾性シールリング構造により、媒体の浸出を伴うことなく瞬間的な圧力衝撃に耐えることができます。ウォームギヤのセルフロック構造により、日常の待機状態でバルブを長時間全開に保つことができ、パイプラインの水流衝撃振動によって自動的にバルブが閉じることがなく、緊急時の消火用水の流路を妨げることがありません。

4.2 工場で断熱された媒体輸送パイプライン

化学プラントの高温蒸気、熱油、冷蔵ブラインのパイプラインはすべて、中温損失を軽減し、現場オペレーターの表面火傷事故を回避するために厚い断熱層を必要とします。一般的なショートステムバタフライバルブを採用した場合、流量を調整するたびにバルブ周囲の断熱層を切り開く必要があり、運転後に新しい断熱綿を巻き直す必要があるため、断熱材の無駄が繰り返され、配管の熱損失が頻繁に発生します。延長されたステム構造により、操作ギアボックスと断熱材の包装領域が分離され、パイプラインの断熱材を局所的な切断なしで全体として連続的に包装することができ、パイプライン全体の完全な断熱効果を長期間維持します。

大規模な食品加工工場や製薬工場の浄水循環パイプラインにも、拡張ステム ギア ドライブを備えたこのフランジ バタフライ バルブが選ばれています。フルステンレス製の接触媒体部品はサニタリー生産基準に適合し、ギヤ動作モードにより精密な小範囲の流量調整を実現し、製品の加工安定性に影響を与える瞬間的な大きな流量変動がなく、生産装置に必要な媒体流量を安定して制御できます。

4.3 公園地下雨水・汚水排水管路

キャンパス、工業団地、住宅街の雨水や下水の支管は緑地や歩道に埋設され、点在する点検井戸が間隔をあけて確保されています。バルブの延長されたステム設計は、これらの検査井の垂直深さに完全に一致しており、メンテナンス担当者は、操作のために深い井戸に降りることなく、井戸口の歯車ハンドルに直接到達できます。ダクタイル鉄製バルブ本体のエポキシ防食コーティングは、有機不純物を含む下水の長期浸食に耐えます。また、交換可能な外側シール リングは、一体化したバルブをパイプラインから分解することなく、現場でメンテナンスできます。

• 自治体の埋設水道管により、バルブ調整時の道路掘削作業が不要
• 断熱された工場パイプラインにより、サーマルコットンの繰り返しの切断と再包装が回避されます。
• 消火パイプラインギアのセルフロックにより、水流の振動による偶発的な閉鎖を防止します
• 下水管防食コーティングは長期にわたる有機媒体の侵食に適応します

6. 定期点検と長期防食メンテナンスの目安

埋設および断熱された設置環境では、バルブの外部コンポーネントの劣化が促進されるため、パイプライン動作中の突然のシール不良やトランスミッションの詰まりを避けるために、さまざまな作業条件に応じて標準化された定期検査およびメンテナンスのサイクルを策定する必要があります。延長ステムギアフランジバタフライバルブは、交換可能な摩耗部品を分割して設計しているため、ほとんどのメンテナンス作業はパイプラインの停止や一体型バルブの分解を行わずに現場で完了でき、メンテナンス作業に起因するパイプライン システムのダウンタイム期間が大幅に短縮されます。

6.1 歯車作動部の月次定期点検項目

地上マンホールの蓋またはパイプラインの断熱予約操作チャンネルを開き、ハンドルを前後に回転させてフルストローク開閉し、回転プロセスに異常なブロックや異常な摩擦音が発生していないかどうかを観察します。ギヤボックスの角度目盛り指針を確認し、指示された開度が実際のディスクの流れ遮断状態と一致していることを確認してください。ギヤボックスシェルの表面のゴミや湿った泥汚れを拭き取り、ステムパッキン上端に中程度の浸出痕跡がないか確認し、次回のパッキン交換に備えて浸出量を記録しておきます。

地下湿潤検査井に設置されたギアボックスの場合は、毎月外殻を乾いた布で拭いて、表面に付着した結露した水滴を取り除き、アルミニウム合金外殻表面の長期にわたる湿った腐食による内部のシールグリースキャビティへの穿孔損傷を防止してください。前回の検査記録と比較してハンドル車の回転抵抗が明らかに増加している場合は、予備のグリース注入ノズルからギヤボックス内に潤滑グリースを補充する必要があります。

6.2 年に一度の徹底した防食およびシール交換メンテナンス

毎年、延長ステム外側保護スリーブの完全防食検査を実施し、外側防水防錆コイル材に亀裂、脱落、スリーブ隙間への土水の浸入がないか確認してください。損傷した防食ラッピング部品は新しい防水コイル材で巻き直す必要があり、接合部の隙間は防錆シール接着剤でシールされ、地下の腐食性媒体と金属ステムシャフトとの接触がブロックされます。

年に一度のパイプライン停止メンテナンス時に、フランジを分解してバルブ本体内の老朽化した弾性シールリングを取り出し、中温と腐食グレードに適合する新しいシールリングと交換します。バタフライディスクの表面の傷や腐食の程度を確認し、ディスク表面の軽微な錆を研磨・補修し、追加の防錆コーティング処理を行ってからバルブ本体に再取り付けしてください。交換された古いシーリングアクセサリはすべて、産業廃棄物管理基準に従って分別し、無作為に廃棄することなくリサイクルされます。

• 毎月のフルストロークハンドル回転テストにより、送信妨害の隠れた危険性を検査
• 明らかに回転トルクが増大した場合に適時ギヤ潤滑グリスを補給
• 損傷したステム外側の防水防食層を年に一度再ラッピング
• パイプラインの定期停止メンテナンス中に、老朽化し​​た内側のシール リングを交換します。
