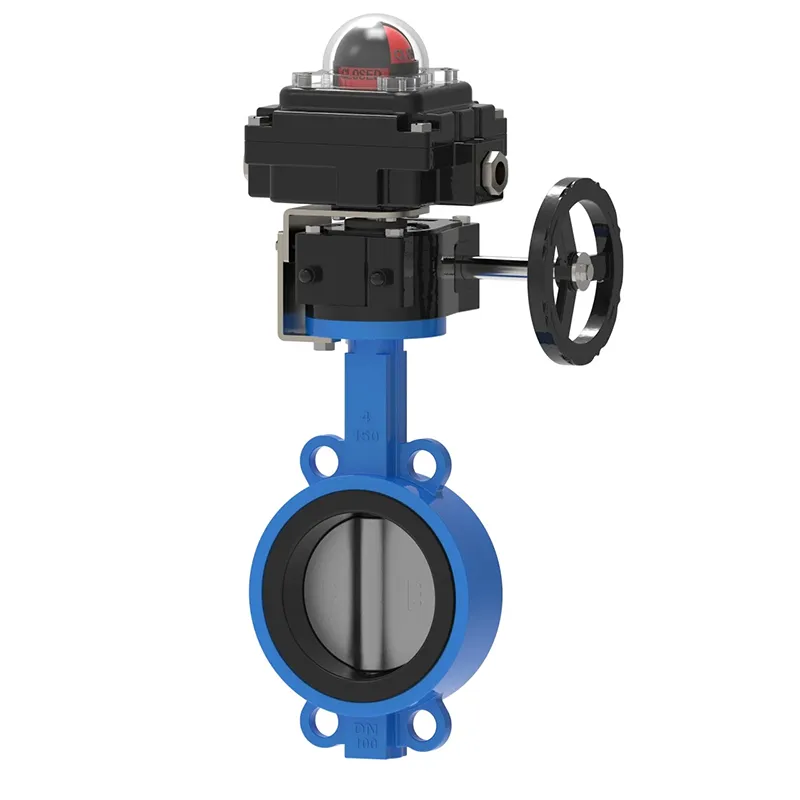

リミットスイッチ付バタフライバルブ

工場とそのプロセスがますます複雑になり、リアルタイムのシステムフィードバックへの依存度が高まるにつれて、多くの顧客は手動バルブと自動バルブの両方に対する電気フィードバックをますます要求しています。各バルブは異なるため、Waits バルブ変更リミット スイッチ付きバタフライ バルブは、サンプル バルブと必要なスイッチ ボックスに基づいてカスタマイズされたサービスを提供します。

アドバンテージ

低価格バルブ位置表示製品

ホットメルト接着剤ベーキングパウダーコーティングシェル

2 チャンネル単極双投 (SPDT) メカニカル スイッチ、定格電流 16 アンペア

はっきりと見える球状の表示灯でオン/オフの状態を示すことができます。

カムの調整は簡単で、現場での校正も簡単です。工具は必要ありません。

2 つの 1/2 インチ NPT コンジット インターフェイス

リミットスイッチ付きバタフライバルブは、8インチまでのボールバルブやバタフライバルブに適した手動リミットスイッチです。バルブは ISO5211 規格に準拠し、NEMA 4X 定格を満たしており、ロック装置が内蔵されています。標準 SPDT 10 アンペア @ 120VAC リミット スイッチ。

リミット スイッチは、アクチュエータを電気スイッチに機械的に接続する電気機械デバイスです。リミット スイッチは、物体の動きによって電力を供給される制御デバイスです。つまり、リミットスイッチは他のオブジェクトの動きを監視できます。

機械式リミットスイッチは高い精度と再現性を備えています。接触センサーは、工業作業において物体の存在と位置を検出するために使用されます。

リミットスイッチの種類は、一般的にウィスカータイプ、ローラータイプ、レバータイプ、プランジャータイプの4つに分類されます。これらはノーマルオープン、ノーマルクローズ、またはその両方として構成されます。一部のアプリケーションでは、リミット スイッチが近接センサーに置き換えられています。

リミットスイッチレバー（またはプランジャ）に物体が接触すると、接触が作動するまでレバーが所定距離移動します。オーバートラベルとは、レバーが所定の移動距離を超えて移動することを指します。要点。

リミットスイッチの仕様

リミットスイッチ付きバタフライバルブは特定の操作向けに設計されているため、各リミットスイッチは用途に応じて校正する必要があります。ターゲット アプリケーションとリミット スイッチの互換性を評価するには、次のパラメータを確認してください。

シェル: アルミダイカスト: Oリングシール

オプションの 304 および 316 ステンレス鋼構造

塗装：ポリエステル粉体塗装（時間）

Oリング：ニトリルゴム（標準） -25℃ -85℃（時間）

環境タイプ: 4、4X、IP67

防爆グレード: Cl 1 ゾーン 1、Ex d IIC T6 Gb

地域分類: Nema 4、Nema 7

留め具：ステンレス

軸：ナミュールステンレス

2 つの 0.5 インチ NPT ネジ

端子台コンタクト数：8

動作電圧: 120VAC、12VDC、24VDC

取付金具：MB-3.4：30×80、130 H：20、30（ステンレス）

温度範囲：-20℃～85℃

センサー：CROUZETメカニカルスイッチ（標準）、近接スイッチ（オプション）

型式：IP-67（N4）、ALS-500M（防爆）
