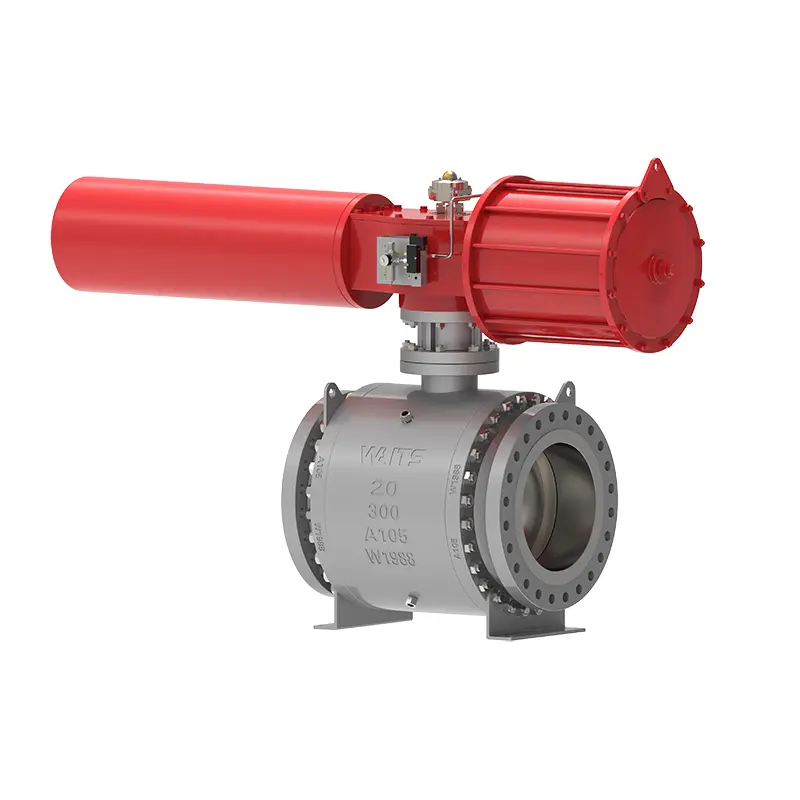

トラニオンボールバルブ

トラニオンボールバルブは鋼製ボールバルブであり、性能と使用寿命を十分に考慮して設計・製造されています。バルブ本体は高品質の素材で鍛造され、ボールが取り付けられ、中間フランジとネックがボルトで固定されています。バルブシートの上流と下流はシングルピストン効果、DBB機能です。同時に、バルブシートとボールの間のシールには次の 3 つの構造があります。

1.伝統的なソフトシール構造;

2. 三角リングシール構造;

3. ハードシール構造。

実施基準

Application

パフォーマンスの特徴

1. バルブステムは誤操作によるバルブ本体からの飛び出しを防止する構造となっております。
2. トラニオンボールバルブは耐火・帯電防止装置を備えています。
3. 緊急シールグリース注入ポートはバルブシートシールとバルブステムシールに設計されています。通常のシールはシールグリスに依存しません。シール面が損傷し漏れが発生した場合、シールグリスを注入して応急修理が可能です。各グリース注入ポートにはグリース注入バルブと埋め込み型一方向バルブが装備されています。
4. バルブキャビティの通気と排水を行うために、バルブ本体の最も低い位置にドレンバルブが取り付けられています。ベントバルブはバルブ本体の上部に取り付けられており、オンラインでバルブキャビティの通気と洗浄を行います。ドレンバルブとベントバルブには、安全性、信頼性、利便性を確保するための隔離バルブまたは特別な排出ジョイントを使用できます。
5. It is equipped with a connection plate that can match various drive devices, including handles, worm gears, electric, pneumatic, gas-liquid linkage, electro-hydraulic linkage, etc.

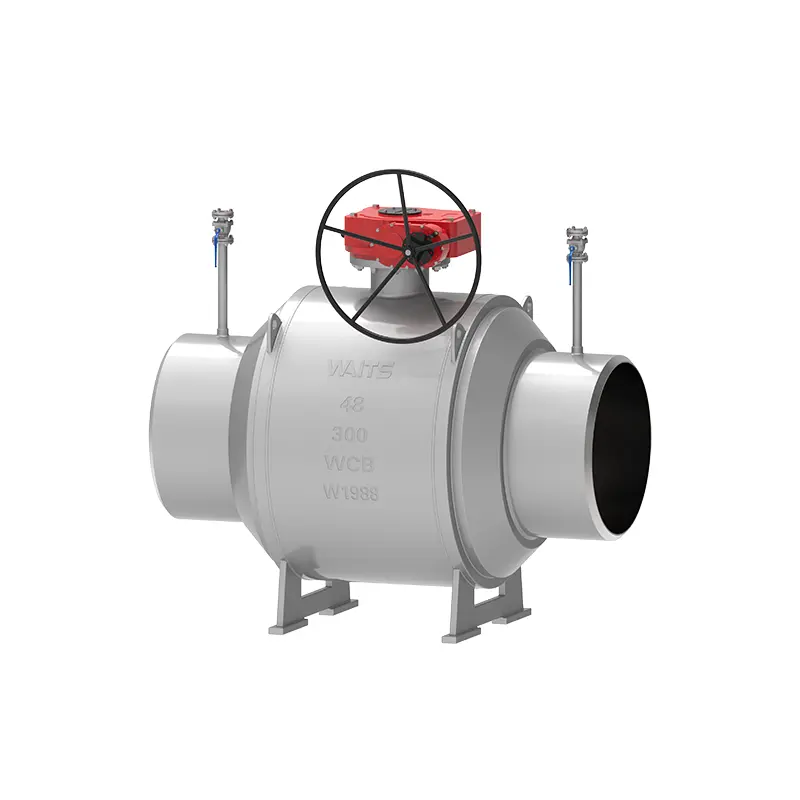

6. 端部が溶接されたバルブは、ユーザーのパイプライン材料グレードに応じてバルブ端部の材料（移行セクション）を調整し、材料強度の適応性と溶接性を確保できます。両端にスリーブを備えたバルブの場合、スリーブの長さにより、現場での溶接作業がシール材に影響を与えないようにすることができます。
7. 埋め込まれたデザイン。埋設バルブの場合、バルブステムはプロジェクトのニーズに応じて延長され、地上での操作を容易にし、対応するグリース注入、汚水排出、通気装置がパイプから地上まで延長されます。埋設および嵩上げバルブの高さはお客様にてご指定いただきます。
