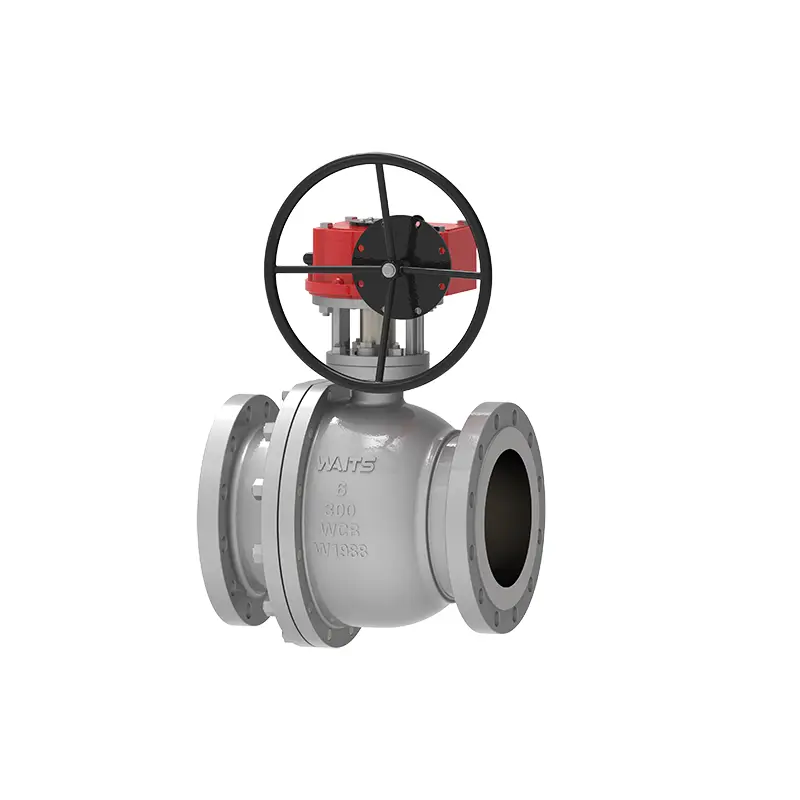

フランジフローティングボールバルブ

高品質のフランジフローティングボールバルブのサプライヤーとして、Waits は豊富な業界経験を持ち、さまざまな業界や用途の個別のニーズをより適切に満たすさまざまなカスタマイズされたサービスを顧客に提供できます。 API602/ISO17292/BS5351などの規格を採用し、全工程において規格に従って製造・受け入れを行い、製品の品質を保証します。

お問い合わせを送信

製品説明

フランジフローティングボールバルブは、寿命と信頼性を最大限に確保するために当社で設計、製造されています。このタイプのボールバルブ製品は、米国石油協会規格 API 608 および API 6d および英国規格 BS 5351 の設計要件を満たし、米国機械学会規格 ASMEB16.34 に準拠しています。

実施基準

設計基準	API 6D、API 608、ASME B16.34、ISO 17292、BS5351、
フランジ規格	ASME B 16.5、ASME B16.47、ASME B16.25、ASME B16.11、BS 12627
接続方法	RF、RTJ、BW
テストと受け入れ	API598 API 6D BS12569
構造長さ	中小企業 B16.10、BS 558、BS12982、ISO 5752
圧力と温度のレベル	ASME B16.34、
防火要件	API6FA API607
低漏洩規格	ISO 15848-1、API 622
防食設計	NACE MR 0103、NACE MR 0175

応用

サイズ	NPS 1/2” ～ 10” DN15 ～ DN250
圧力範囲	150LB～600LB、PN10～PN64
温度範囲	；-29℃～+200℃
適用範囲	水道、下水、建設、石油、化学工業、食品、医薬品、繊維、電気、造船、冶金、エネルギーシステム等
Drive mode	タービン、空気圧、電気
バルブ本体	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、A350 LF2、LF3、LF5、モネル、鋳物：A216 WCB、A351 CF3、CF8、CF3M、CF8M、A995 4A、5A、A352 LCB、LCC、LC2
ボール	スフィア： CS+ENP、A182 F304、F304L、F316、F316L、F51、 F53、CS+TCC、CS+Ni60
バルブシートサポートリング	Seat support ring： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
バルブシートインサート	PTFE、RPTFE、ナイロン、デブロン、PEEK
バルブステム	A182 F6a、F316、F51、A105+ENP、AISI 4140+ENP、17-4PH

パフォーマンスの特徴

1. Waitsが設計、製造したフランジフローティングボールバルブは、シール性能が良く、摩擦係数が低く、操作トルクが小さいリップ形状のシールバルブシートを採用しています。
2. バルブステムは底部に取り付けられており、圧力による飛び出しを防ぎます。火災などの特殊な状況の場合、バルブ本体と金属接触を形成してバルブステムの密閉を確保します。
3. 防火・帯電防止設計です。
4. ハンドルはスイッチの状態を示すことができ、皿頭バルブステムとハンドルの接続がずれることはありません。
5. バルブの全開位置、全閉位置には誤操作防止のための抜け止め穴があります。
6. サイズが比較的小さく軽量で、頻繁な操作、素早い開閉に適しています。メンテナンスが簡単。設置方向に制限されません。流体抵抗が小さく、無振動、低騒音です。

Flange Floating Ball Valve
