ダブルブロックとブリードボールバルブ

Waits はダブルブロックバルブとブリードボールバルブを製造し、世界市場に供給することができます。当社は 1994 年に米国で設立され、2008 年に中国支社を設立しました。現在、当社の世界本社は温州にあります。弊社のバルブ生産拠点では、実際の使用条件に合わせた設計・生産が可能です。このボールバルブは、中東および東南アジアの油田プロジェクトで広く使用されています。

お問い合わせを送信

製品説明

ダブルブロックとブリードボールバルブのコンセプトを実装したい場合は、下流のパイプラインを安全に隔離するために、2 つの閉じた要素の間に閉じ込められた流体を排出または排出するための 2 つのインライン遮断バルブとブリードバルブが必要です。この機能は、単一の二重ブロックと、2 つのボールの間にブリードポートを備えたブリードボールバルブを使用して実現できます。

実施基準

設計基準	ISO14313/API 6D、API 608、BS 5351
フランジ規格	ASME B 16.5、ASME B16.47、ASME B16.25、
接続方法	RF、RTJ、BW
テストと受け入れ	API598、API 6D、
構造長さ	API 6D、ASME B16.10
圧力と温度のレベル	ASME B16.34、
防火要件	API6FA API607
低漏洩規格	ISO 15848-1、API 622
防食設計	NACE MR 0103、NACE MR 0175

応用

サイズ	NPS1/2”～”24” DN15～DN600
圧力範囲	クラス150～2500 PN10～PN420
温度範囲	；-196℃～+600℃
適用範囲	石油、化学工業、冶金、軽工業、発電所、都市建設用水道、低温作業条件、石油、ガス、天然ガスなどの長距離パイプライン。
ドライブモード	タービン、空気圧、電気
バルブ本体	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、A350 LF2、LF3、LF5、モネル、鋳物：A216 WCB、A351 CF3、CF8、CF3M、CF8M、A995 4A、5A、A352 LCB、LCC、LC2
ボール	スフィア： CS+ENP、A182 F304、F304L、F316、F316L、F51、 F53、CS+TCC、CS+Ni60
バルブシートサポートリング	シートサポートリング：CS+ENP、A182 F304、F304L、F316、F316L、F51、 F53、CS+TCC、CS+Ni55
バルブシートインサート	PTFE、RPTFE、ナイロン、デブロン、PEEK
バルブステム	A182 F6a、F316、F51、A105+ENP、AISI 4140+ENP、17-4PH

パフォーマンスの特徴

1.スペースと重量を節約し、ダブルブロックバルブとブリードボールバルブの使用、設置、その後のメンテナンスのコストを削減します。
2.漏れ経路を最小限に抑える
3.ライン構造の完全性を向上させる
4.システムの信頼性を全体的に向上させる
5.防爆・耐噴出ステム設計
6.防火・帯電防止設計
7.独立したボールステム
8.オートリリース/ダブルピストン効果
9.フローティングバルブシート、柔らかいまたは金属製のバルブシートで作られています

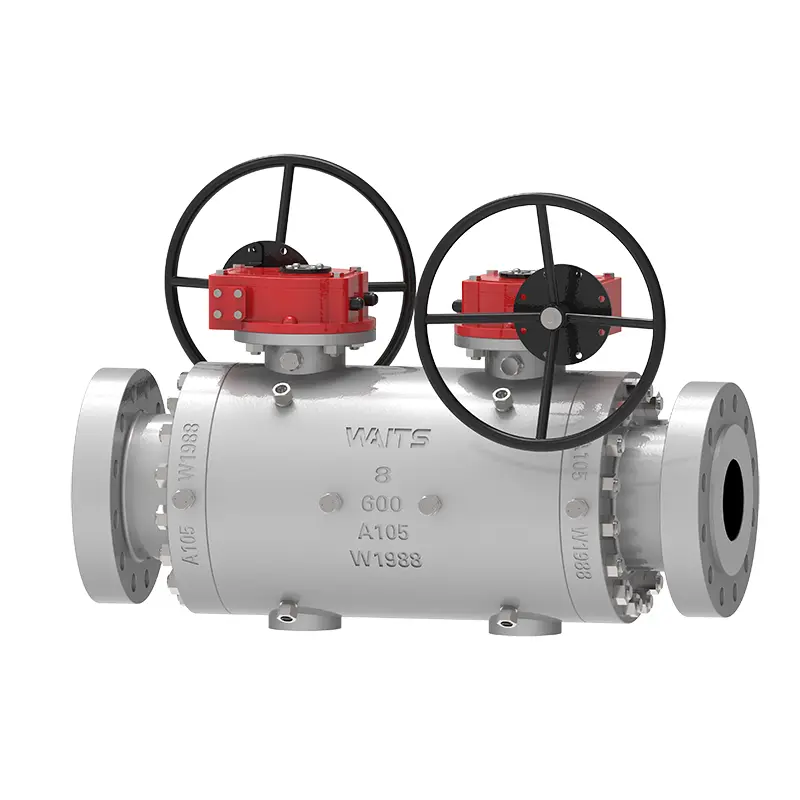

Double Block and Bleed Ball Valve
