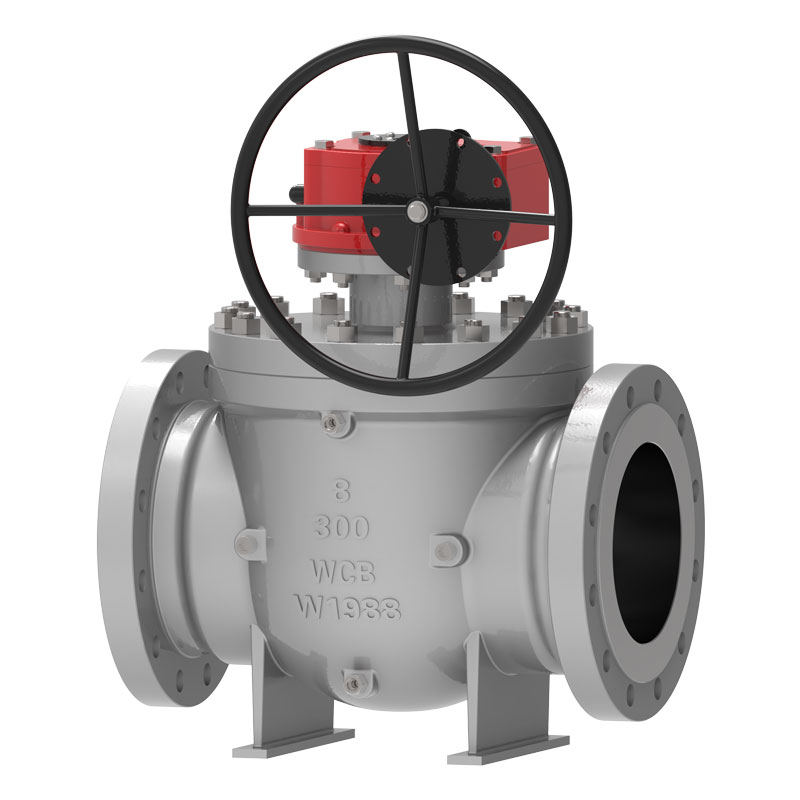

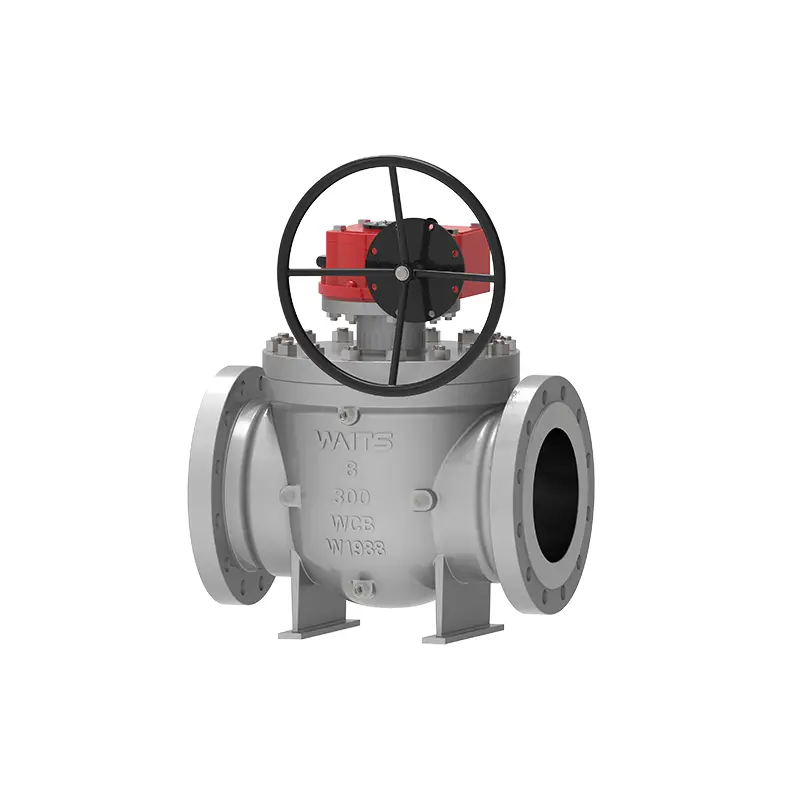

トップエントリボールバルブ

トップエントリボールバルブは、主にパイプラインと産業システムで使用されています。従来のフルボアボールバルブに基づいて、オンラインメンテナンスと漏れの減少の利点があります。動作方法は、手動、ギアボックス、空気圧、電気、ガス液結合、電気油圧リンケージなどです。

実装基準

応用

パフォーマンス機能

1.トップエントリボールバルブと通常のバルブの最大の違いは、パイプラインからバルブを分解することなくオンラインで維持できることです。これにより、メンテナンスコストが削減され、サービスの寿命が長くなります。溶接末端構造を採用し、パイプラインにパイプラインストレスの影響を受けず、シーリングの信頼性を保証します。
2。バルブシールには、バルブシート、バルブシートリング、その他のコンポーネントが含まれています。バルブシートリングは、軸方向の位置に独立して浮くことができます。プリロードスプリングを通して、バルブシートはゼロ圧力と低圧条件下で密閉できます。この設計は、作業圧力と高圧条件下でバルブを閉じる能力を実現するために使用されます。バルブシートリングの外側に、Oリングと弾性リングを挿入して、バルブシートとバルブボディの間にシールを確保します。拡張グラファイトの使用部位で火災が発生すると、シーリング性能も維持できます。 3.損傷によるバルブシートとバルブのステムシール漏れがある場合、グリース噴射バルブによって注入されたシーリンググリースが緊急シーリングの効果を達成できます。バルブが通常の作業状態にある場合、グリースをグリース噴射バルブから注入して、バルブステムとボールの表面を潤滑し、開閉をより柔軟にします。
4.地下に設置されたバルブの場合、バルブのバルブステムを必要に応じて延長することができ、サイズは顧客が必要とするようにすることができます。すべての下水パイプ、排気管、緊急グリース噴射装置はそれに応じて延長され、他の関連するパイプラインはバルブの延長された部分に近い。メインバルブの定期的なメンテナンスを容易にするために、下水バルブ、ベントバルブ、グリース噴射バルブが地面に接続されています。
5.上部および下部のバルブステムは、API6DおよびISO17292標準に従って抗静止用に設計されています。
6.単一のピストンバルブシートが上流に使用され、ダブルピストンバルブシートが下流に使用されると、バルブには二重ブロッキング機能があり、同時に上流と下流からメディアを遮断できます。温度上昇によりバルブ空洞に保持された質量が異常に加圧されると、バルブシートは自動的に圧力を放出できます（上流側への放電）。
7.上部のエントリボールバルブのボールが固定されており、表面は地面で磨かれ、硬化しています。摩擦と作業トルクを減らすために、ボールとバルブの茎の間にスライドベアリングが取り付けられます。
8.バルブとアクチュエーターの間の接続フランジは、ISO 5211標準に準拠しており、適応と交換が簡単です。
