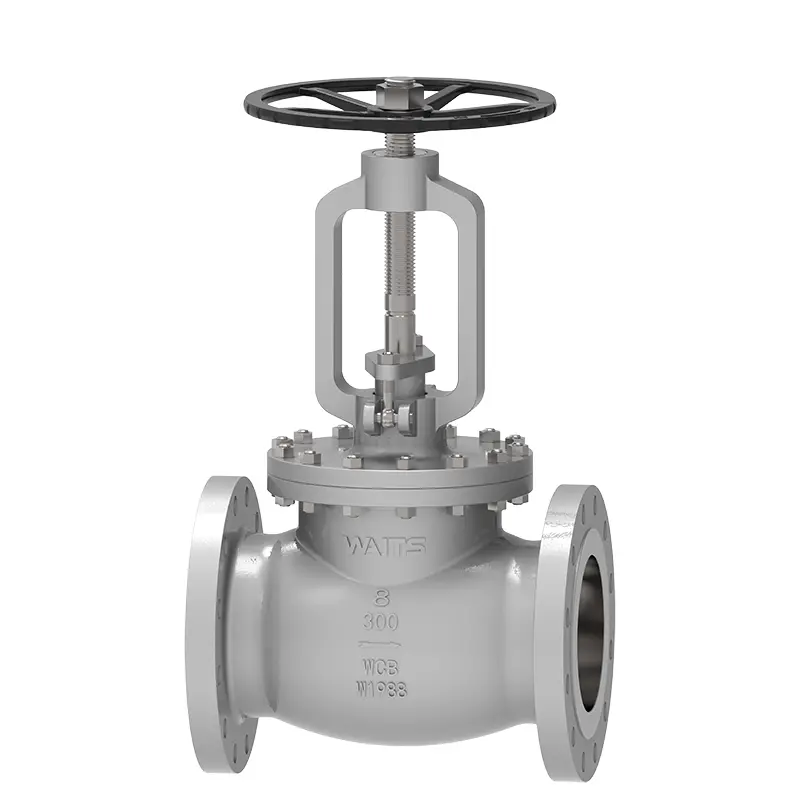

鋳鋼グローブバルブ

ボルトでボンネット鋳造鋼のグローブバルブは、ボルトでボルトで覆われた停止バルブであり、シールとして中央にガスケットまたは八角形のシーリングリングが設置されています。さまざまな設置位置によれば、グローブバルブは、ストレートスルーグローブバルブ（Tタイプグローブバルブ）とダイレクトフローグローブバルブ（Yタイプのグローブバルブ）に分割できます。バルブステムの開閉ストロークが比較的短く、非常に信頼性の高いカットオフ機能があるため、バルブシートの変化はバルブディスクのストロークに比例しているため、流れの調節に非常に適しています。水道水、下水、建設、食品、電気、医学、冶金、繊維、エネルギーなどの液体パイプラインを遮断、調整、およびスロットルするために使用できます。グローブバルブは、一般にフランジ接続または溶接接続によってパイプラインに接続されています。オプションのドライブデバイスは、ハンドホイール、ベベルギア、電気、空気圧などです。

実装基準

応用

パフォーマンス機能

1.鋳鋼グローブバルブは、バルブディスクシーリングサーフェスとバルブシートシーリングサーフェスを媒体の流れを防ぐために、バルブディスクシーリングサーフェスとバルブシートシーリング表面を密閉するためのバルブステム圧力に依存しています。 F強制シーリングバルブに属します。
2。グローブバルブのメディアフロー方向は、「低くて高く」、「高く、低い」です。培地は一方向に流れることが許可されており、設置中に方向性があります。
3.バルブ本体の構造形態は、ストレートスルー、直接流量、右角です。
4.グローブバルブが開くと、バルブディスクの開口高が停止バルブの公称直径の25％から30％に達すると、流量は最大に達し、停止バルブが完全に開いた位置に達したことを示しています。
5.バルブ構造はゲートバルブよりも簡単で、製造と保守がより便利です。
6.シーリング表面は着用したり傷をつけたりするのは簡単ではなく、シーリング性能は良好です。開閉中にバルブディスクとバルブボディシーリングの表面の間に相対的なスライドはありません。そのため、摩耗やスクラッチは深刻ではなく、シーリングパフォーマンスは良好で、サービスの寿命は長いです。
7.開閉すると、バルブディスクストロークが小さくなるため、グローブバルブの高さはゲートバルブの高さよりも小さくなりますが、構造長はゲートバルブの長さよりも長くなります。
8.開閉トルクは大きく、より多くの労力が必要です。
9.バルブ本体の中型チャネルが曲がりくねっており、流体抵抗が大きく、消費電力が大きいため、流体抵抗は大きくなります。
10。バルブディスクは、完全に開くとしばしば侵食されます。
