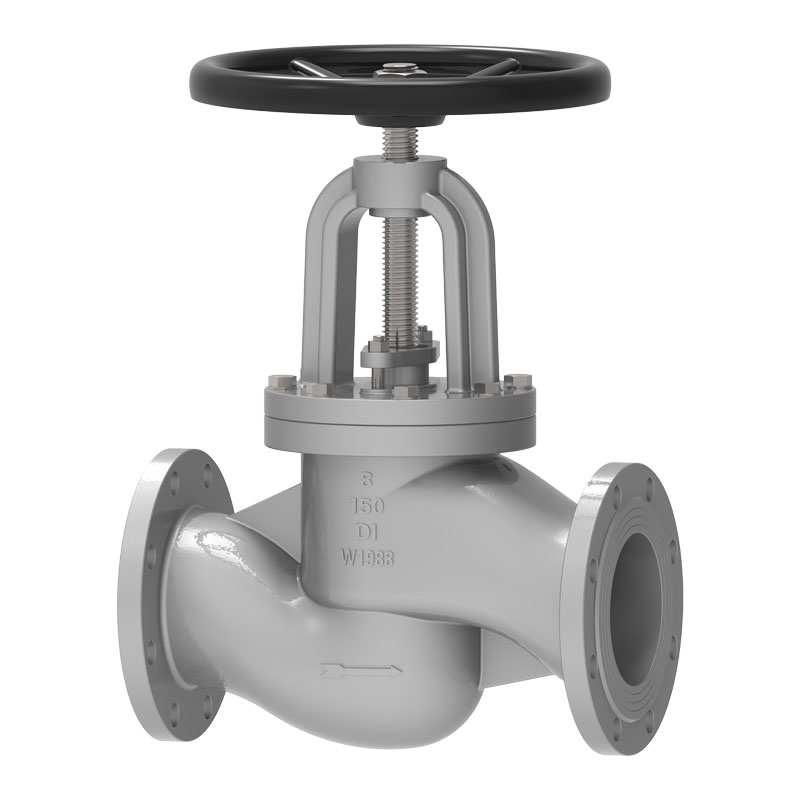

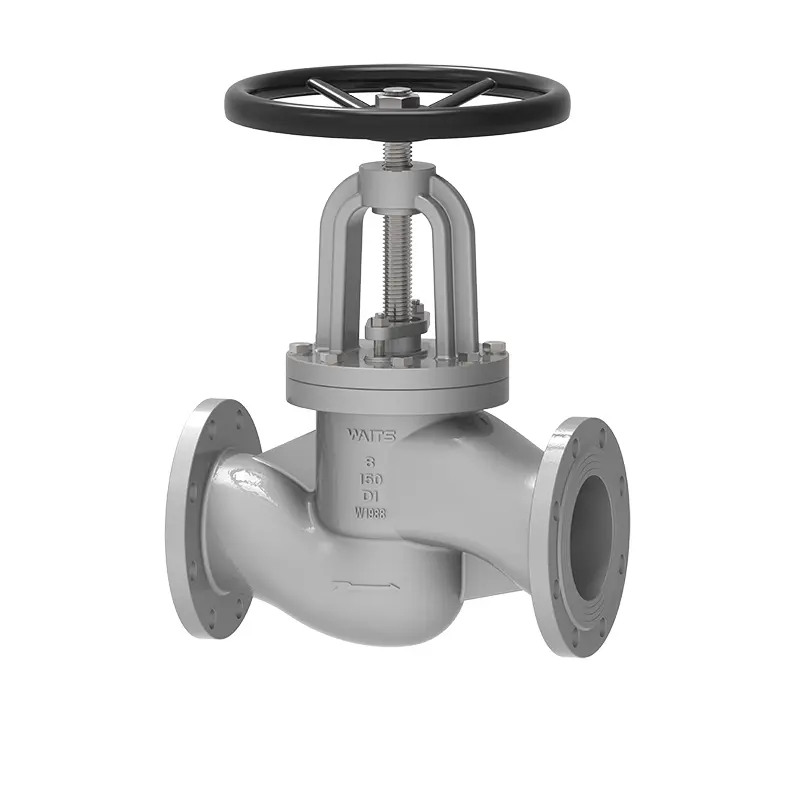

ダクタイル鋳鉄製S型玉形弁

ウェイツ社製ダクタイル鉄製SパターングローブバルブはAISI・DIN・BS・規格に準拠し、安定した性能と高いコストパフォーマンスを実現しています。当社はもともと米国で設立され、現在は中国の温州に世界本社を置いています。複数の生産拠点を持ち、安定供給し、優遇価格でのご提供が可能です。

お問い合わせを送信

製品説明

Waits が製造するダクタイル鉄製 S パターングローブバルブは、正確な流量制御と最小限の漏れを実現するように設計されています。バルブの耐食性と耐摩耗性が信頼できる範囲内にあり、長期間の使用に適していることを保証するために原材料を慎重に選択しています。
このグローブバルブは、高圧条件に適応するように設計されており、さまざまな産業用途において安定性と信頼性を維持できます。さまざまな作業条件やパイプラインの特性に適応し、頻繁なメンテナンスは必要ありません。耐用年数が長く、使用中の労力とメンテナンスコストを削減します。
The throttling capacity of the ductile iron S pattern globe valve is widely used in water treatment plants, steam applications and chemical industries. In addition, some high-pressure systems will also choose this valve because of its good structural strength and strong adaptability.

実施基準

設計基準	、API603、ASME B16.34、DIN 3352、EN1984
フランジ規格	ASME B 16.5、ASME B16.47、DIN2543、EN1092-1、DIN2545;
接続方法	SW、RF、
テストと受け入れ	API598、DIN 3230、EN 12569
構造長さ	ASME B16.10、DIN3352-F4/F5、EN 558-1
圧力と温度のレベル	ASME B16.34、
Low leakage standards	ISO 15848-1、API 622
防食設計	NACE MR 0103、NACE MR 0175

応用

サイズ	NPS 2” ～ NPS 12” DN50～ DN300
圧力範囲	CL125～ CL300 PN10～ PN64
温度範囲	；-10℃～+220℃
適用範囲	水道、下水、建設、石油、化学工業、食品、医薬品、繊維、電気、造船、冶金、エネルギーシステム等
ドライブモード	タービン、空気圧、電気
バルブ本体・バルブカバー	DI WCB、CF8、CF8M、CF3、CF3M、4A、5A、6A)、
バルブプレート・バルブシート	DI、DI+EPDM、WCB、WCB+EPDM CF8、CF8M、CF3、CF3M
バルブステム	F6A F304 F316 F51 F53 Monel K500
バルブステムナット	銅合金
パッキング	軟質黒鉛、黒鉛石綿パッキン、ポリテトラフルオロエチレン...

パフォーマンスの特徴

（１）ストップバルブはゲートバルブに比べて構造が簡単であり、製造やメンテナンスが容易である。
(2) The sealing surface is not easy to wear and scratch, and the sealing performance is good. There is no relative sliding between the valve disc and the sealing surface of the valve body during opening and closing, so the wear and scratch are not serious, the sealing performance is good, and the service life is long.
(3) 開閉時の弁体はゲートバルブに比べストロークが小さく弁体高さは低くなりますが、構造長はゲートバルブに比べて長くなります。
(4) 開閉トルクが大きく、開閉時間が比較的長い。
(5) 弁体内の媒体流路が蛇行しているため流体抵抗が大きく、消費電力が比較的大きくなります。
(6) 媒体の流れ方向の呼び圧力 PN が 16MPa 以下の場合、一般に下流が採用され、媒体は弁体の底部から上向きに流れます。呼び圧力PN≧20MPaの場合、シール性を高めるために弁体上部から媒体を下方に流す逆流が一般的です。ただし、ストップバルブを使用する場合、媒体は一方向にのみ流れることができ、流れの方向を変えることはできないことに注意してください。
(7) 全開時は弁体が侵食されやすいため、使用には注意が必要です。
ストップバルブのバルブステム軸はバルブシートシール面に対して垂直です。バルブステムの開閉ストロークが比較的短く、確実な切断動作を実現します。媒体の切断、調整、絞りに適しています。

Ductile Iron S Pattern Globe Valve
