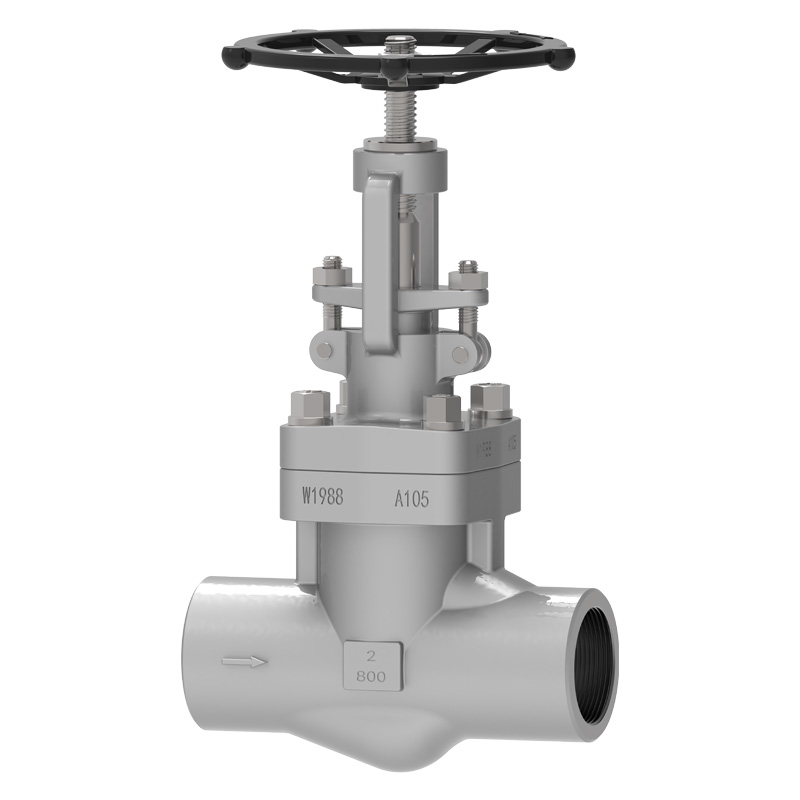

NPT鍛造鋼製グローブバルブ

バルブ製造では、通常、鍛造鋼部品の品質は鋳鋼部品よりも高く、大きな衝撃力に耐えることができます。可塑性、靭性、その他の機械的特性も鋳鋼部品よりも優れています。
The diameter of forged steel globe valve is generally not more than DN80, and most of them are reduced diameter designs. Compared with cast steel stop valves of the same diameter, the flow rate is slightly smaller, but the pressure and temperature range it can withstand is higher than that of cast steel valves, and the sealing performance is much better than that of cast steel stop valves, and the service life is longer.
他のグローブ バルブと同様に、NPT 鍛造鋼製グローブ バルブも媒体の流れ方向によって制限されます。設置位置の違いにより、ストレートスルーグローブバルブとダイレクトフローグローブバルブに分類できます。

実施基準

応用

パフォーマンスの特徴

1. NPT鍛造鋼製グローブバルブの主要部品は鍛造品であり、キャビティシールにはボルト締めボンネット、溶接ボンネット、キャビティ圧力自動締付シール構造の3種類があります。
このうちボルト付きボンネットとは、バルブ本体とボンネットをボルトとナットで接続するもので、シールにはステンレス製ワイヤークリップフレキシブルグラファイト製の巻付ガスケットが使用されます。特別な要件がある場合は、金属リング接続を使用することもできます。
溶接ボンネットとは、バルブ本体とボンネットがねじで接続され、完全に溶接および密閉されていることを意味し、ニーズに応じて完全に溶接することもできます。
9001b、1500Ib、2500Ib、45001bのキャビティは加圧自己締付シール構造も採用可能で、内圧の増加とともにシール性能が向上し、信頼性が高くなります。
2. バルブ本体内の媒体流路は蛇行しているため、流体抵抗が大きく消費電力が大きくなります。
3. シール面は摩耗や傷がつきにくく、シール性能が良好です。開閉時にバルブディスクとバルブ本体のシール面との間に相対的な滑りがなく、摩耗や傷が少なく、耐用年数が長くなります。
4. 柔軟なグラファイトパッキンを採用しており、シール性が高く、操作性が容易です。
5. グローブバルブの媒体は一方向にしか流れず、流れの方向を変えることはできません。したがって、取り付けの際は媒体の流れ方向と弁体の矢印の方向に注意する必要があります。
6. パッキンの交換とメンテナンスはシャットダウン状態で実行でき、便利で迅速であり、システムの動作に影響を与えません。
7.形状が単純で、構造の長さが短く、製造プロセスが良好で、応用範囲が広い。
