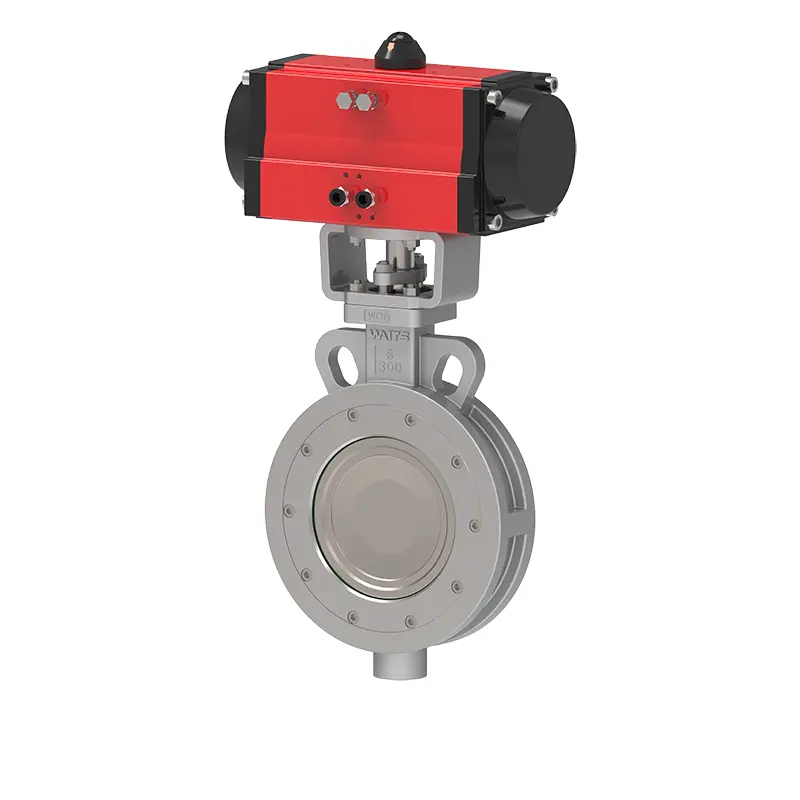

空気圧高性能バタフライバルブ

Waits は、独自の生産拠点を持つ空気圧高性能バタフライバルブの専門メーカーおよびサプライヤーです。当社の豊富な業界経験と専門家グループは、設計と生産において環境保護と持続可能な開発を考慮し、高品質の素材を使用して製品の性能を保証します。

製品説明

二重偏心構造設計を慎重に適用します。バルブが開くと、偏心バルブディスクがバルブシートシール面からすぐに離れ、バルブディスクとバルブシートシール面の間の接触時間が短縮され、バルブの耐用年数が長くなります。

実施基準

設計基準	API 609/607 耐火金庫、EN 593、ASME B16.34
エンドスタンダード	ANSI B16.5 CL。 150ポンド AS 2129 テーブル D および E BS 10 テーブル D および E ? MSS SP44CL。 150ポンド AWWA C207 150LB ISO 2531 PN10 および PN16 ISO 7005、PN10、および PN16
	ワッフル
検査とテスト	API 598、EN 12266、ISO 5208、ANSI B16.104
対面	API 609、ISO 5752 終端: ASME B16.5、ASME B16.47、EN 1092、JIS B2210、GOST 12815
トップフランジ	ISO5211

応用

寸法	NPS 3” ～ NPS 80” DN80～ DN2000
圧力範囲	CL150～CL600 PN10～PN40
温度範囲	-30℃～+260℃ 金属シール450℃まで
ドライブモード	タービン、空気圧、電気
動作環境	バラストおよびビルジシステム化学処理淡水化プラント、掘削装置、飲料水ドライパウダー、食品および飲料、VPSA ガスプラント HAVC 鉱業、製紙業、砂処理、海水、製糖業サーモテクニカル水処理廃水
駆動方法	ハンドレバーウォームギヤ電動空気圧
体	鋳鉄ダクタイル鋳鉄炭素鋼ステンレス鋼 AL-青銅
ディスク	ステンレス鋼 AL-青銅
幹	17-4PH XM-19 モネルK500
シート	バイトン PTFE/RPTFE/PPL/PEEK
