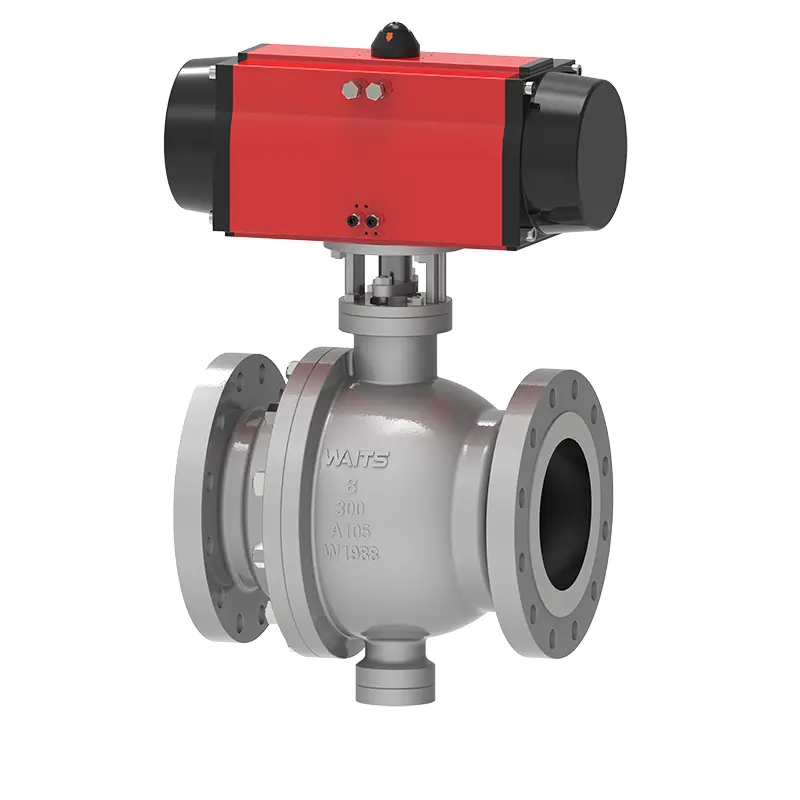

空気圧トラニオンボールバルブ

空気圧トラニオンボールバルブはスチールボールバルブであり、バルブボディには高品質の材料があり、ボールが取り付けられ、中央のフランジと首はボルトで接続されています。バルブシートの上流と下流は、DBB機能を備えた単一のピストン効果です。同時に、バルブシートとボールの間のシールには、従来のソフトシール構造、三角リングシール構造、ハードシール構造の3つの構造があります。

実装基準

応用

パフォーマンス機能

1.バルブステムは、不適切な動作の可能性を考慮して設計されているため、バルブステムがバルブ本体から飛び出すのを防ぐことができる設計が採用されます。

2。空気圧ターニオンボールバルブには、耐火性と抗静止装置があり、特別な状況ではより安定して安全です。

3.緊急シーリンググリース噴射ポートは、バルブシートとバルブステムのシーリングポイントに提供されます。通常のシーリング条件下では、シーリンググリースは依存していませんが、シーリング表面が損傷して漏れがあると、緊急修理のためにシーリンググリースを注入できます。各グリース噴射ポートには、グリース噴射バルブと事前に埋められたチェックバルブが装備されています。

4.バルブキャビティの排気と排水のために、バルブ本体の底部に排水バルブが設置されています。バルブキャビティのオンライン排気とクリーニングのために、バルブ本体の上部に排気バルブが設置されています。排水バルブと排気バルブは、分離バルブまたは特殊排出ジョイントにすることができます。

5.製品には、さまざまなドライブデバイスに合わせて接続プレートが装備されています。

6.バルブエンド材料は、ユーザーのパイプラインの特定の材料グレードに従って調整できます。両端に袖があるバルブの場合、袖の長さは、現場での溶接操作がシーリング材料に影響を与えないことを保証できます。

7.直接埋葬設計が採用されています。この種の直接的な埋設バルブの場合、地上操作を促進するためにプロジェクトに従ってバルブステムを延長し、対応するグリース充填、下水排出、および通気装置のパイプラインから地面まで延長する必要があります。直接埋め込まれたバルブの高さは、顧客によって提供されます。
