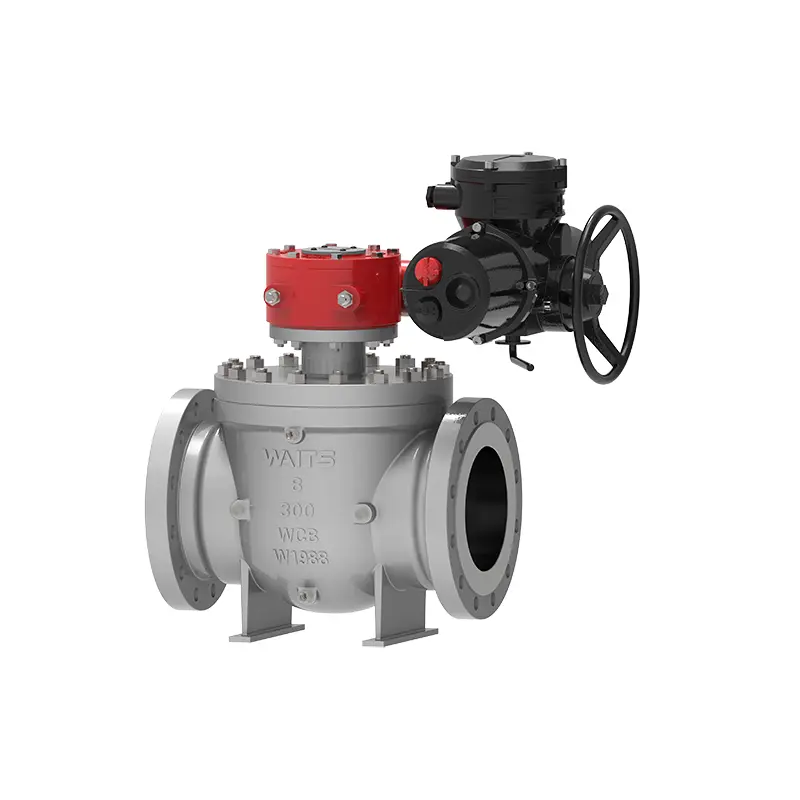

電動トップエントリボールバルブ

電動トップエントリボールバルブは、パイプラインや産業システムに適しています。その利点には、オンラインメンテナンスのサポートと漏れの減少が含まれます。従来のフルボアボールバルブを改善し、パフォーマンスが向上しています。

実装基準

応用

パフォーマンス機能

1.通常のバルブとは異なり、電動トップエントリボールバルブをパイプラインから取り外す必要はなく、オンラインで維持することができ、メンテナンスコストを削減できます。バルブは溶接末端構造を採用し、パイプラインにはパイプラインストレスの影響を受けないパイプラインに取り付けられています。

2。バルブシートリングは、軸方向の位置に独立して浮かぶことができます。プリロードされたスプリングを通して、バルブシートはゼロ圧力と低圧条件下で密閉できます。この設計は、高圧条件下でバルブの閉鎖能力を実現します。バルブシートリングの外側には、バルブシートとバルブ本体の間のシーリングを確保するために、Oリングと弾性リングが挿入されています。一部のお客様は、拡張されたグラファイトが使用されているサイトにバルブを適用します。この時点で、火災が発生した場合、バルブはシーリングパフォーマンスを維持することもできます。

3.損傷によるバルブシートとバルブのステムシール漏れの場合、グリース噴射バルブによって注入されたシーリンググリースを緊急シーリングに使用できます。通常の労働条件下では、グリース噴射バルブによって注入されたグリースは、バルブの茎とボールの表面を潤滑し、開閉するときに柔軟性を向上させることができます。

4.地下に設置されたバルブの場合、必要に応じてバルブステムを延長し、顧客の要件に応じてサイズをカスタマイズできます。すべての下水パイプ、排気管、緊急グリース噴射装置はそれに応じて延長され、他の関連するパイプラインはバルブの延長された部分に近い。通常のメンテナンスを容易にするために、下水バルブ、排気バルブ、グリース噴射バルブが接続され、地面に設置されています。

5.上部および下部のバルブステムは、API6DおよびISO17292標準に従って設計されており、静電気を防ぐことができます。

6.単一のピストンバルブシートが上流に使用され、ダブルピストンバルブシートが下流に使用されると、バルブは二重ブロッキング機能を実現し、同時に上流と下流のメディアを切り取ることができます。温度上昇によりバルブキャビティに保持されている材料が異常に加圧されると、バルブシートは自動的に圧力を放出し、それを上流側に放電できます。

7.電動トップエントリボールバルブのボールが固定されており、表面は地面で磨かれ、硬化しています。摩擦と作業トルクを減らすために、ボールとバルブステムの間にスライドベアリングがあります。

8.バルブとアクチュエーターの間の接続フランジは、ISO 5211標準に準拠しており、順応性が高く、簡単に交換されます。
