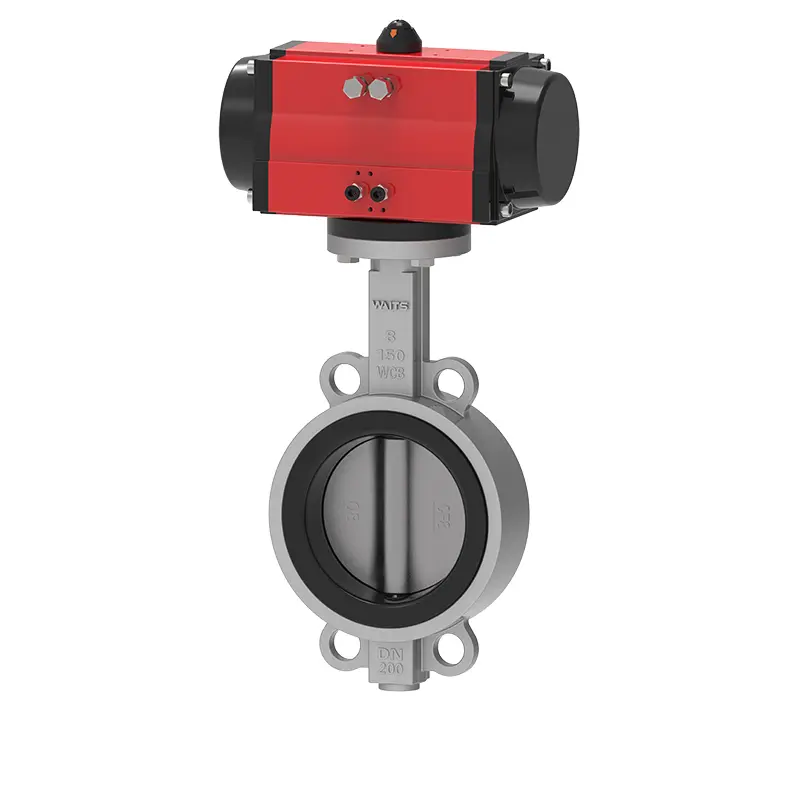

空気圧ウェーハ柔らかい蝶のバタフライバルブ

待機バルブの空気圧ウェーハソフトシートバタフライバルブは、パフォーマンスの側面からの設計を調整しました。慎重な設計、研究開発、製造を通じて、グローバル市場の顧客に製品と使用経験を向上させます。

1.非常に弾力性のあるバルブシートラバーを使用します

EPDMバルブシートのゴム含有量は50％であり、シーリング性能の安定性と漏れがないことを保証するために、10,000を超える開閉テストをシミュレートします。

このバルブの主な関連特性は次のとおりです。硬度/度72±3、200％引張ストレス/MPA≥6、引張強度MPA≥15、ブレイク/％≥350での伸長、壊れた/％≦10での永続的な変形、涙強度/KN.M-1≥35、圧縮永久変形（70℃*25

さらに、バルブシートは広いエッジとして設計されています。狭いエッジバルブシートと比較して、ワイドエッジバルブシートはパイプラインフランジとより広い接触面を持ち、直径はほぼ20mmに達することがあり、これによりシーリング性能が向上します。

2。蝶プレートとバルブシャフトはピンなしで接続されており、ピンの設置により漏れや腐食を引き起こすことはありません。さらに、バルブシャフトを分解する方法は非常にシンプルであるため、バルブシートを簡単に交換できます。

3.バルブ本体には、パイプラインで使用する方が安全なアンチスカッタリングデバイスが装備されています。

実装基準

応用

パフォーマンス機能

1.空気圧ウェーハ柔らかい座ったバタフライバルブは、分解して修復しやすい小さくて軽量のバルブです。

2。バルブ構造はデザインがシンプルで、全体としてコンパクトです。操作中の開閉速度は90に達する可能性があります。

3。操作中、トルクは小さく、労力を節約します。

4.バルブの重要なシーリング性能に関して、漏れを達成するために厳格なガステストを実施します。

5。プロのメーカーとして、顧客のカスタマイズされたニーズを検討します。空気圧ウェーハソフトシートバタフライバルブは、さまざまなコンポーネント材料を選択でき、幅広い用途を備えたさまざまなメディアに適しています。

6.フロー特性は線形である傾向があり、調整性能は良好です。

7.テストを通じて、製品を何万回も開閉でき、長いサービス寿命があります。
