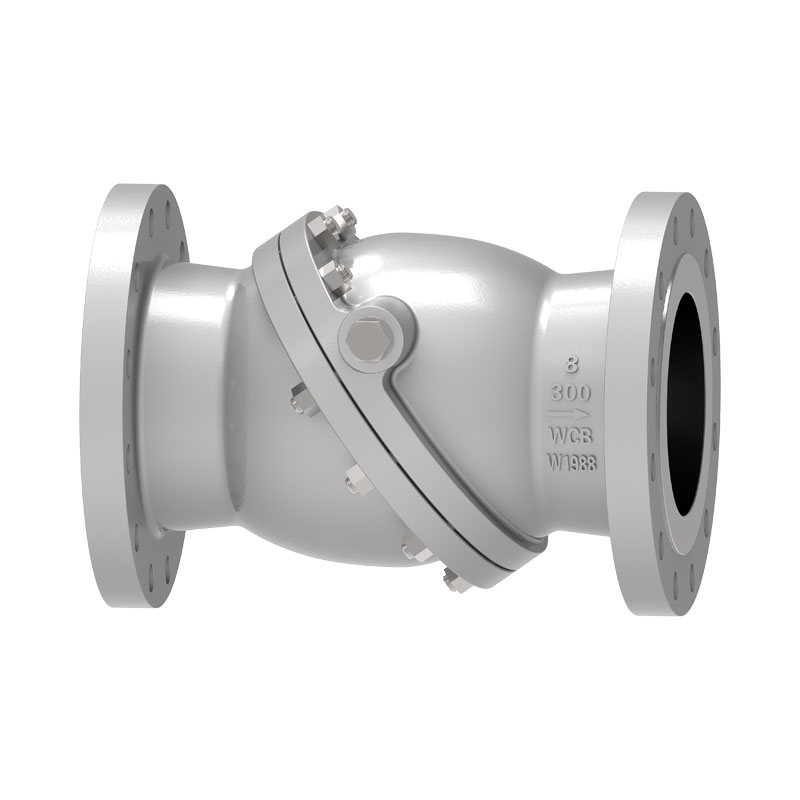

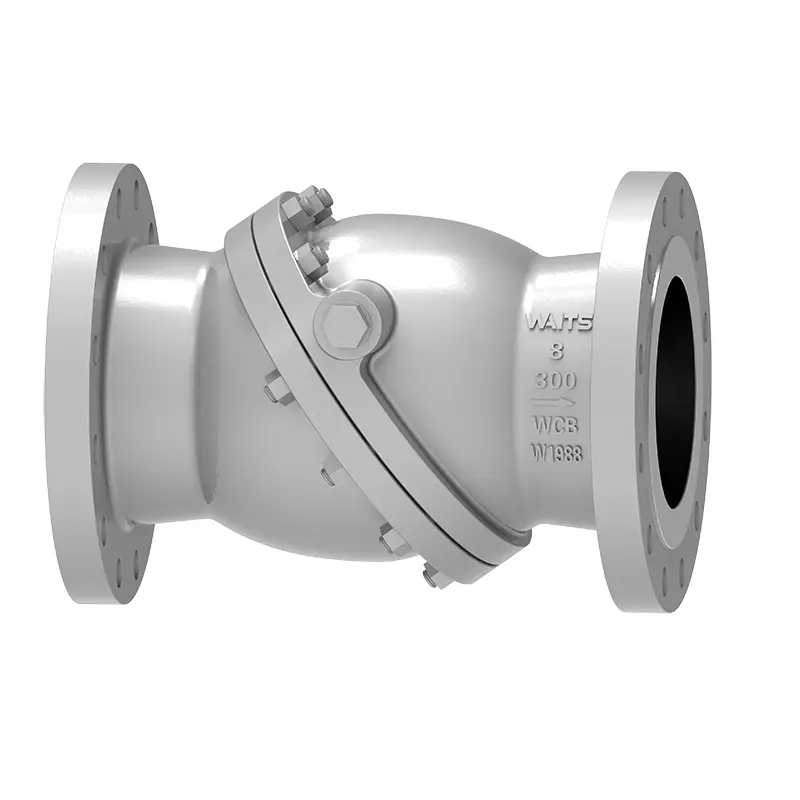

チルトディスクチェックバルブ

チルトディスクチェックバルブは高品質で耐久性のあるウェイツバルブの製品です。バルブの専門メーカーとして、当社の技術と生産設備は業界の高度なレベルにリアルタイムで追いつきます。更新され完全に検査された後、製品は素早く閉じることができ、バルブディスクはバルブシート位置に素早く到達し、衝撃現象を最小限に抑えることができます。

お問い合わせを送信

製品説明

チルトディスクチェックバルブはノンインパクトチェックバルブです。その主な利点は、スイングチェックバルブとリフトチェックバルブによって引き起こされる衝撃とウォーターハンマーを克服し、ノンインパクト動作を実現することです。

実施基準

設計基準	BS1868、API6D、API594
フランジ規格	ASME B16.5、ASME B16.25、
接続方法	RF.RTJ.BW
テストと受け入れ	API598、API 6D
構造長さ	API6D/ASME B16.10、
圧力と温度のレベル	ASME B16.34、
防食設計	NACE MR 0103 、NACE MR 0175.ISO15156

応用

サイズ	NPS 2”～NPS 36” DN50～DN900
圧力範囲	CL150～CL600 PN10～ PN100
温度範囲	;-29℃～+545℃
適用範囲	水、スチームオイル、硝酸、酢酸、強酸化性媒体など、さまざまな媒体に適しています。
バルブ本体	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、鋳物：A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2
バルブプレート	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、モネル、鋳物：A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2
バルブシート	本体材質、13CR、ステンレス鋼304/316、モネル、超硬合金、合金20、銅合金など
バルブステム	A182 F6a,17-4PH，F304 F316, F51, ...

パフォーマンスの特徴

傾斜ディスクチェックバルブは、設計と製造に二重偏心ディスクを使用しており、バルブシートはわずかに弾性のある金属バルブシートであり、動作中のバルブのシール性能を確保できます。バタフライディスクは素早く開くのに役立ち、強力な耐久性を備えているため、耐用年数が効果的に延長され、メンテナンスと交換のコストが節約され、流れ抵抗が低く優れた性能を備えています。
