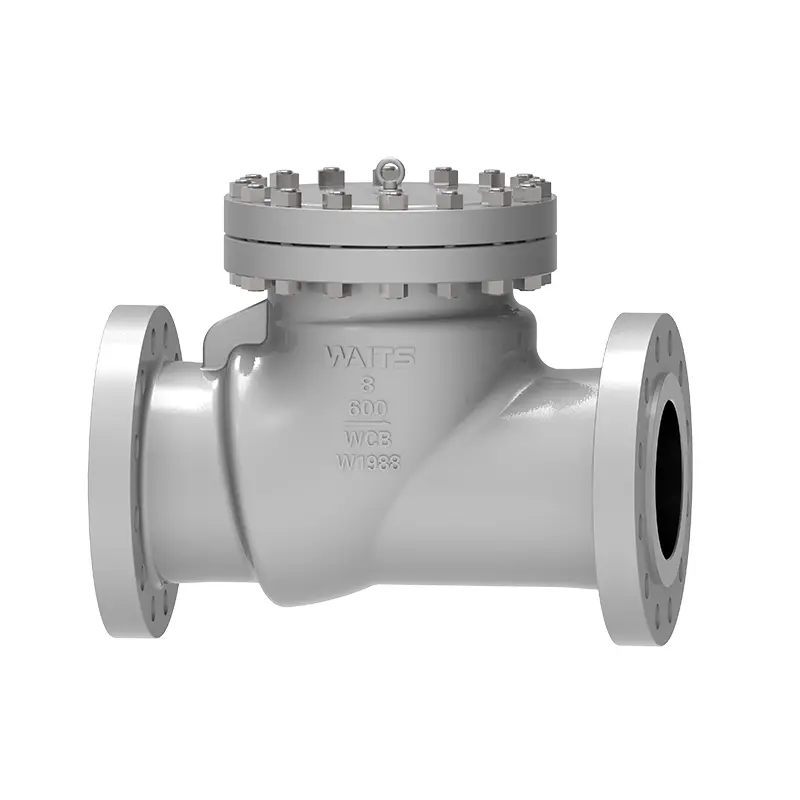

スイングチェックバルブ

ウェイツはバルブの専門メーカーであり、スイングチェックバルブを主力製品としています。当社のグローバル本社は中国の温州にあり、他の地域にも生産拠点があります。当社は信頼できる在庫、手頃な価格、タイムリーな納期を備えています。巨大な市場需要に直面しても、当社の納品能力は非常に強力です。お気軽にお問い合わせください。

お問い合わせを送信

製品説明

逆止弁は、一方向弁または逆止弁とも呼ばれ、パイプライン内の媒体の流れによって発生する力によって自動的に開閉する自動弁です。逆止弁はパイプラインシステムで使用されます。主な機能は、培地の逆流、ポンプとその駆動モーターの逆回転、容器内の培地の放出を防止することです。逆止弁は、圧力が主システムの圧力を超えるレベルに上昇する可能性がある補助システムに供給するパイプラインでも使用できます。当社の逆止弁製品としては、市場で比較的需要が高いスイング逆止弁とリフト逆止弁があります。

実施基準

設計基準	API6D/ASME B16.34 BS1868、API594、API602、JIS 2071、DIN3356
フランジ規格	ASME B16.5、ASME B16.25、DIN2543〜2548、API 605、ASME B16.47、ISO7005-1。
接続方法	RF.RTJ.BW
テストと受け入れ	API598、JIS2003 DIN3352/3230
構造長さ	API6D/ASME B16.10、JIS2002、DIN3202
圧力と温度のレベル	ASME B16.34、
防食設計	NACE MR 0103、NACE MR 0175.ISO15156

応用

サイズ	NPS 2”～NPS 36” DN50～DN900
圧力範囲	CL150～CL2500 PN10～PN420
温度範囲	；-196℃～+600℃
適用範囲	水、スチームオイル、硝酸、酢酸、強酸化性媒体など、さまざまな媒体に適しています。
バルブ本体	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、鋳物：A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2
バルブプレート	鍛造品：A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、モネル、鋳物：A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2
バルブシート	本体材質、13CR、ステンレス鋼304/316、モネル、超硬合金、合金20、銅合金など
バルブステム	A182 F6a,17-4PH，F304 F316, F51, ...

パフォーマンスの特徴

1.スイングチェックバルブはコンパクトな構造、小型、軽量、優れたシール性能を備えています。
2. 幅広い用途があり、さまざまなメディアに使用できます。
3. バルブディスクは素早く閉じ、敏感に動きます。
4. 閉鎖衝撃力が小さく、ウォーターハンマー現象が発生しにくいため、メンテナンス圧力が軽減され、耐用年数が長くなります。
5. 流路に障害物がなく流体抵抗が小さい。
