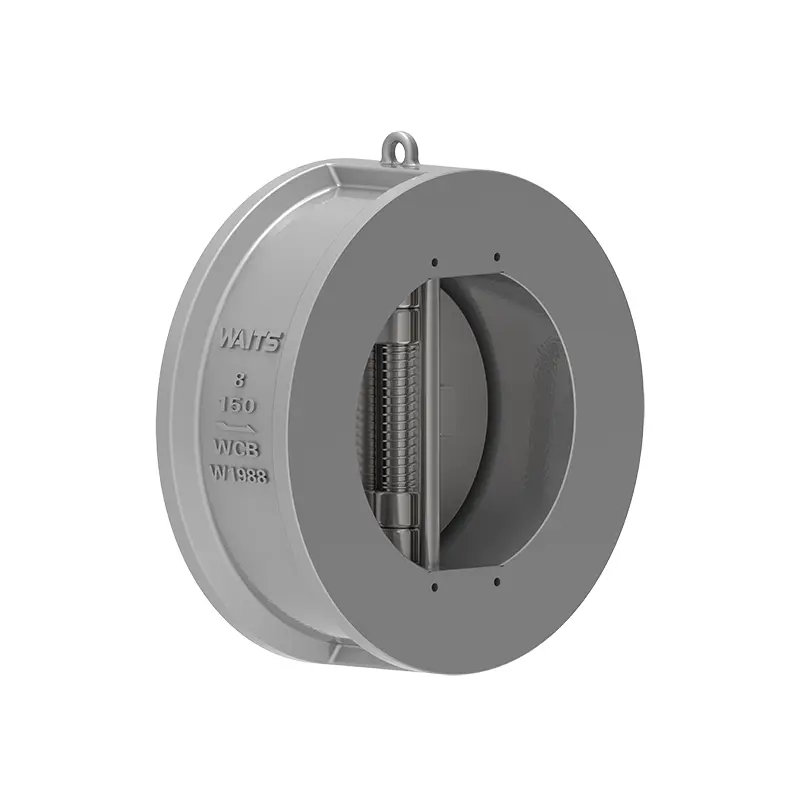

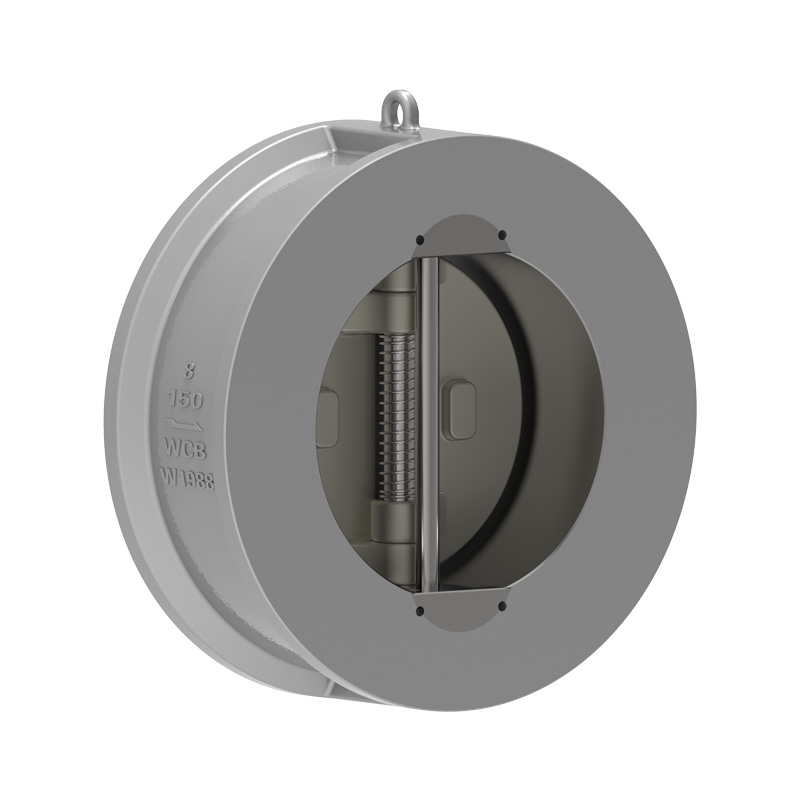

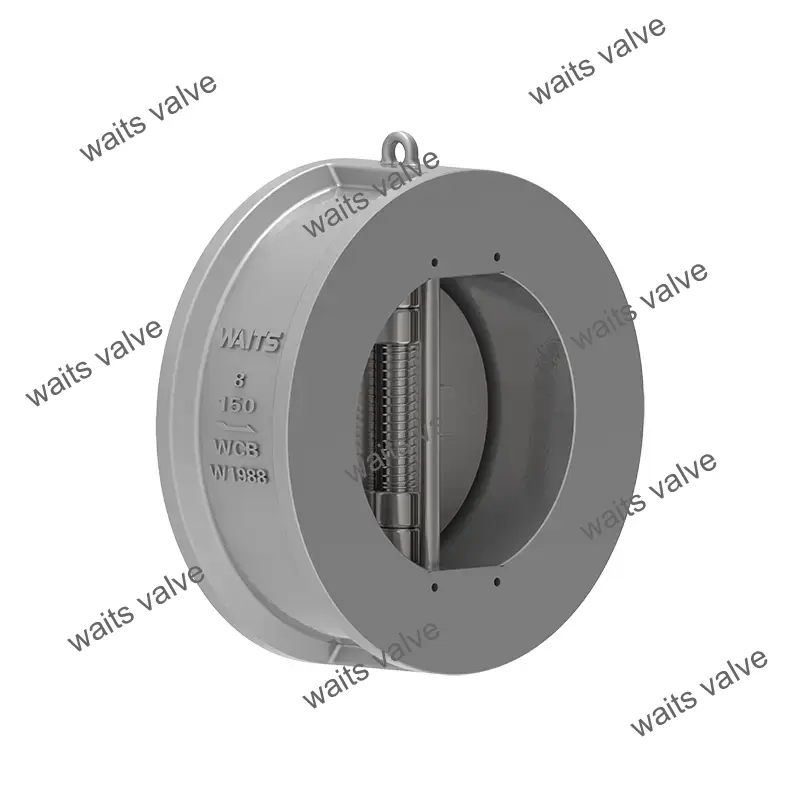

ソフトシールデュアルプレートチェックバルブ

ソフトシールデュアルプレートチェックバルブのバタフライプレートは 2 つの半円形で、中央の垂直ピンにバネ仕掛けのディスクが吊り下げられています。
バルブ開弁時、流体の合力はディスクシール面の中心にあり、その反力となるスプリング支持力の作用点はディスク面の中心にあり、ディスクのルートが最初に開きます。これにより、従来の古いバルブでディスクが開くときに発生するシール面の摩耗が回避され、バルブシールの耐久性が向上します。
流量が遅くなると、トーションスプリングの反力により、ディスクは徐々に弁座に近づき、弁は緩閉段階に入ります。流体が逆流すると、ディスクに加わる力とトーションスプリングの反力が連動してディスクの閉まりが大きくなり、早閉期に入ります。この設計の目的は、ウォーターハンマー現象を軽減し、ウォーターハンマーの害を軽減し、耐用年数をより良く延ばすことです。閉弁時、バネ力点によりディスク上部が先に閉まり、根元の噛み込みを防止し、バルブシール面の耐久性が向上します。

実施基準

応用

パフォーマンスの特徴

1. ソフトシールデュアルプレートチェックバルブの構成部品は、バルブボディ、バルブディスク、バルブシャフト、スプリングなどで構成されており、クランピング方式で接続されており、コンパクトな構造となっています。
2. バルブのバタフライプレートは2つの半円で構成されており、バネにより強制的に戻されます。シール面は、本体表面に耐摩耗性材料を使用することも、ゴムで裏打ちすることもできます。幅広い用途と確実なシール性を備えています。
3. バルブディスクは閉鎖ストロークが短く、スプリング式であり、敏感な動作と速い閉鎖速度でウォーターハンマーを大幅に軽減します。
4. ソフトシール二板逆止弁はコンパクトな構造で、小型、軽量、取付が容易なため、取付スペースが限られた場所での使用に適しています。水平配管でも垂直配管でも使用できます。
5.水、蒸気油、硝酸、酢酸、強酸化性媒体などに適用可能です。
