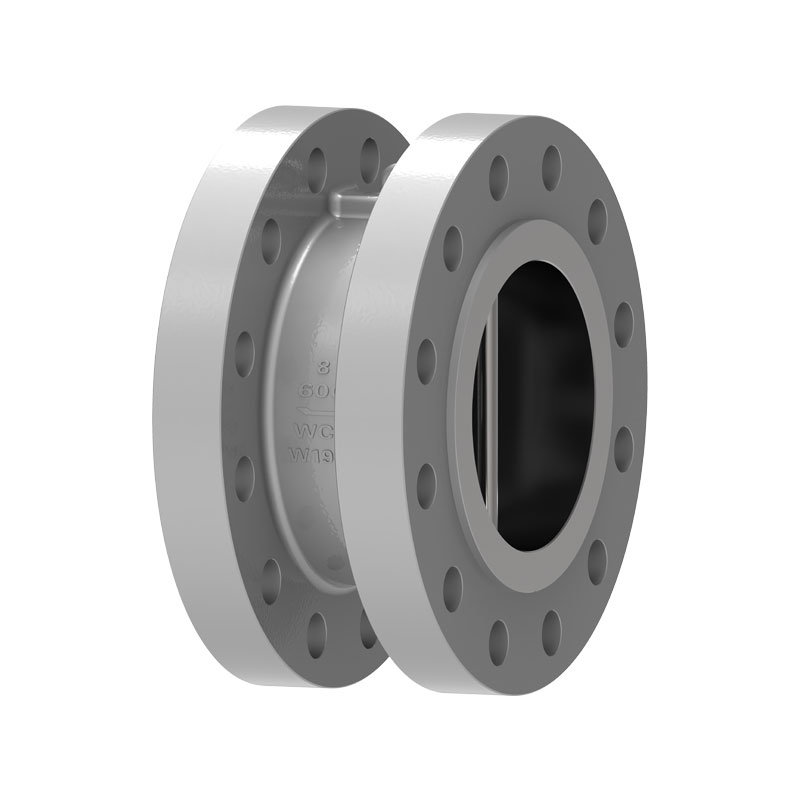

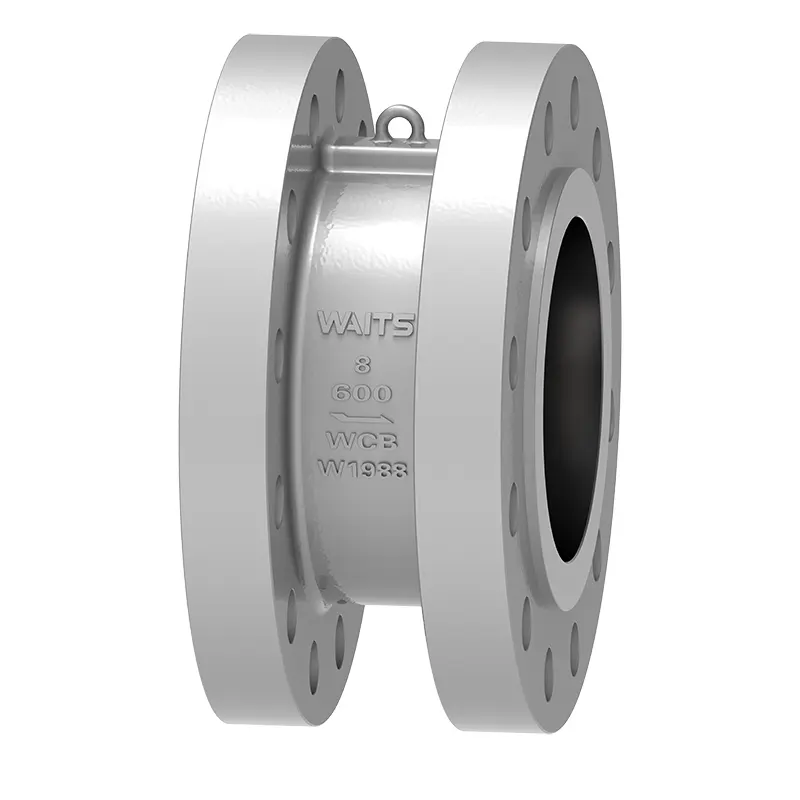

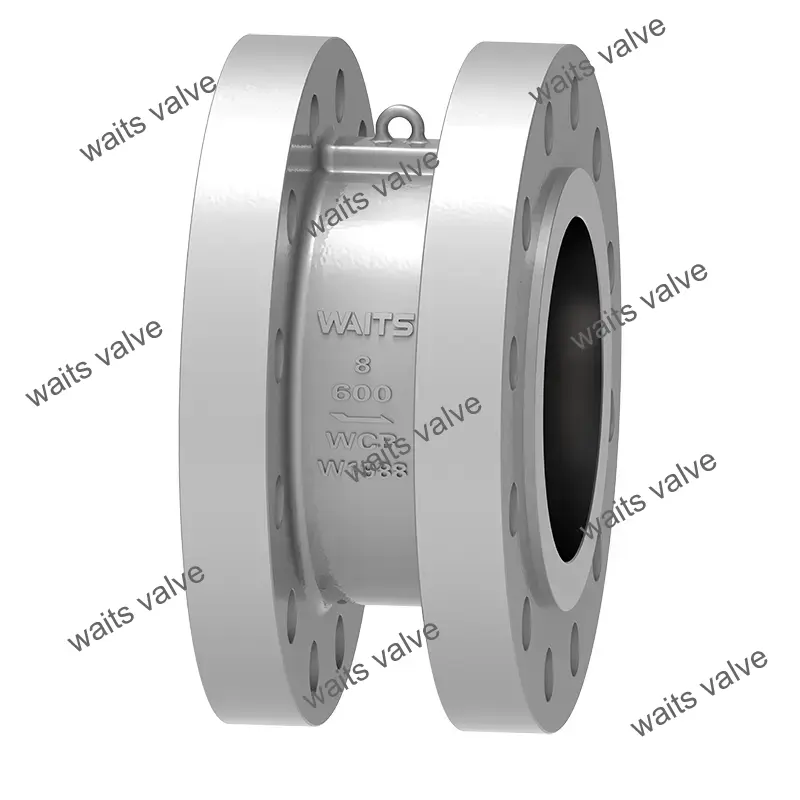

デュアルプレートチェックバルブ

デュアル プレート 逆止弁のバタフライ プレートは 2 つの半円で、バネ仕掛けのバルブ ディスクが中央の垂直ピンに吊り下げられています。弁が開いたとき、流体の合力は弁体シール面の中心にあり、ばね支持力の作用点は弁体表面の中心にあるため、弁の根元はディスクが最初に開くため、従来の古いバルブの弁体が開くときに発生するシール面の摩耗が回避され、耐久性が効果的に向上します。
流量が遅くなると、トーションスプリング反力の作用により弁体が弁座に徐々に近づき、二板逆止弁は緩閉段階に入ります。流体が逆流すると、弁体力とトーションスプリング反力の相乗作用により弁体の閉弁が増大し、急閉段階に入ります。これにより、ウォーターハンマーの衝撃が効果的に軽減され、ウォーターハンマーの害が軽減されます。閉じる際には、バネ力点の作用により弁体上部が先に閉じ、弁体根元の噛み込みを防止します。

実施基準

応用

パフォーマンスの特徴

1. デュアルプレートチェックバルブは、バルブ本体、バルブディスク、バルブシャフト、スプリングなどで構成されており、クランプ式接続とコンパクトな構造を採用しています。
2. バタフライプレートは半円2枚で、強制復帰にはスプリングを使用しています。シール面は耐摩耗性材料で溶接するか、ゴムで裏打ちすることができます。幅広い用途と確実なシール性を備えています。
3. バルブディスクの閉鎖ストロークは短く、スプリング式で閉鎖速度が速いため、ウォーターハンマー現象を軽減できます。
4.設置スペースが限られている場合に適しており、水平または垂直のパイプラインに使用できます。
5.水、スチームオイル、硝酸、酢酸、強酸化媒体など、さまざまな媒体に適用できます。
