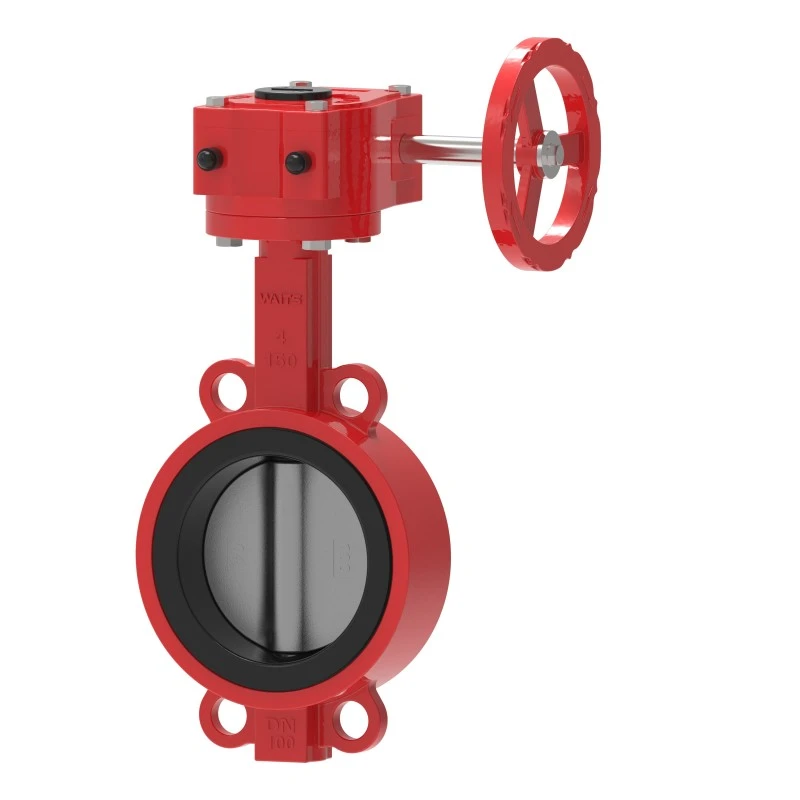

Fire Gear ウェハー バタフライ バルブ

Waits Valve の Fire Gear Wafer Butterfly Valve は、私の防火シリーズの中核製品であり、DNV、Bureau Veritas、ABS、Lloyds から ISO 9001 認証を取得しています。このバタフライバルブシリーズは、高品質のB148 C9500バルブボディとプレート、およびMonel K500バルブステムを採用しています。他にご要望がございましたら、お気軽にお問い合わせください。

配管の中心にはバタフライプレートがあり、バタフライプレートを貫通するロッドがバルブ外部のアクチュエータに接続されています。アクチュエータを回転させると、バタフライ プレートを流体の流れの方向に対して平行または垂直にすることができます。ボールバルブと異なり、バタフライバルブは常に流体の流量範囲内に位置するため、バルブの位置に関係なく流体の圧力降下が発生します。

特徴：

Fire Gear ウェーハ バタフライ バルブは、EN 593 および MSS SP-67 規格の要件を満たすか、それを上回っています。

硫化弁体設計により気密閉鎖を実現。

Fire Gear ウェーハ バタフライ バルブは、屋内および屋外での使用に適しています。

旗の形をしたポジションインジケーター。

モニタリングスイッチを内蔵しています。

溝端のサイズは、AWWA C606 規格またはその他の IPS パイプライン規格に準拠する必要があります。

面間寸法はMSS SP-67規格に準拠しています。

UL/ULC 1091 認証、FM 1112 認証、VdS 2100-08en、3C 認証、および CNBOP 認証を取得しています。

定格使用圧力:

UL/ULC 認証: 300 psi

FM 認証: 300 psi

VdS および 3C 認証: 16 bar

製品説明

バルブ本体: ダクタイル鋳鉄 GGG40/50 または鋳鉄 GG25

2バルブステム：SS420/SS431/SS416

3-バタフライプレート：ダクタイル鋳鉄、鋳鉄。 SS304(CF8)ステンレス鋼

4バルブシート：EPDMまたはPTFE

バルブステム：ステンレス鋼

6 - 内部および外部のエポキシ樹脂コーティング、厚さは 250 ミクロン以上

7- 接続方法: クランプタイプ、ラグタイプ、フランジタイプ

8-作業圧力: PN10/16;サイズ範囲: 2 インチから 72 インチ

9- 設計規格: DIN、EN558-1、API609;上部フランジ: ISO 5211;

10-動作モード: ハンドホイールまたはウォームギア
