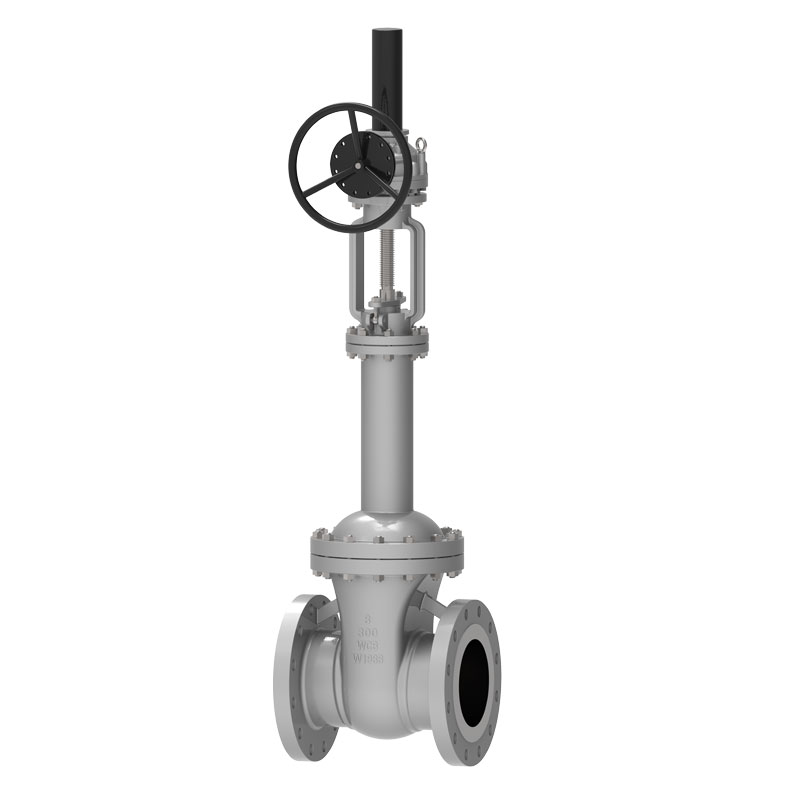

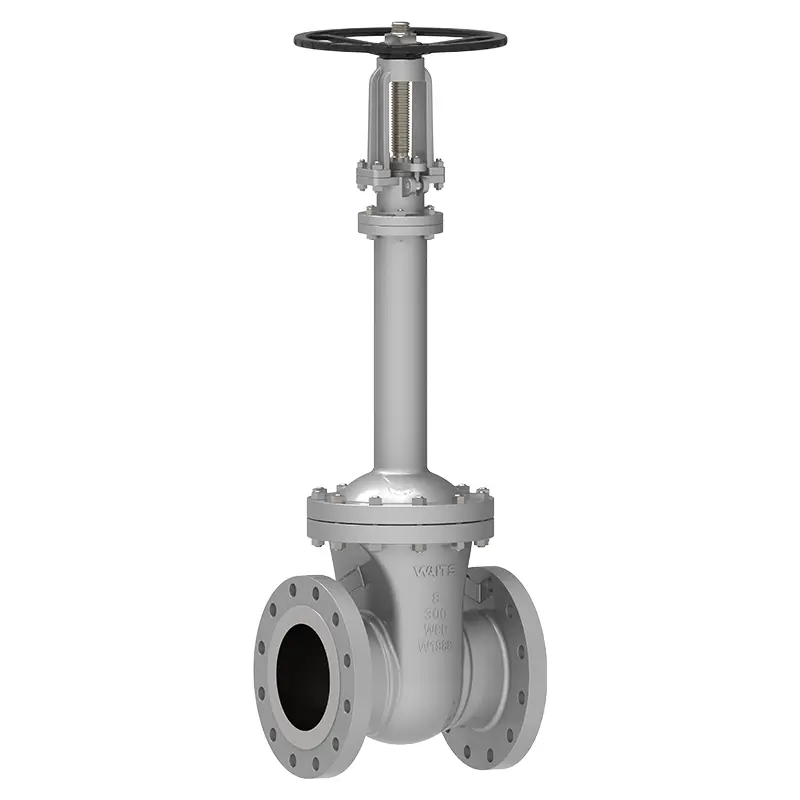

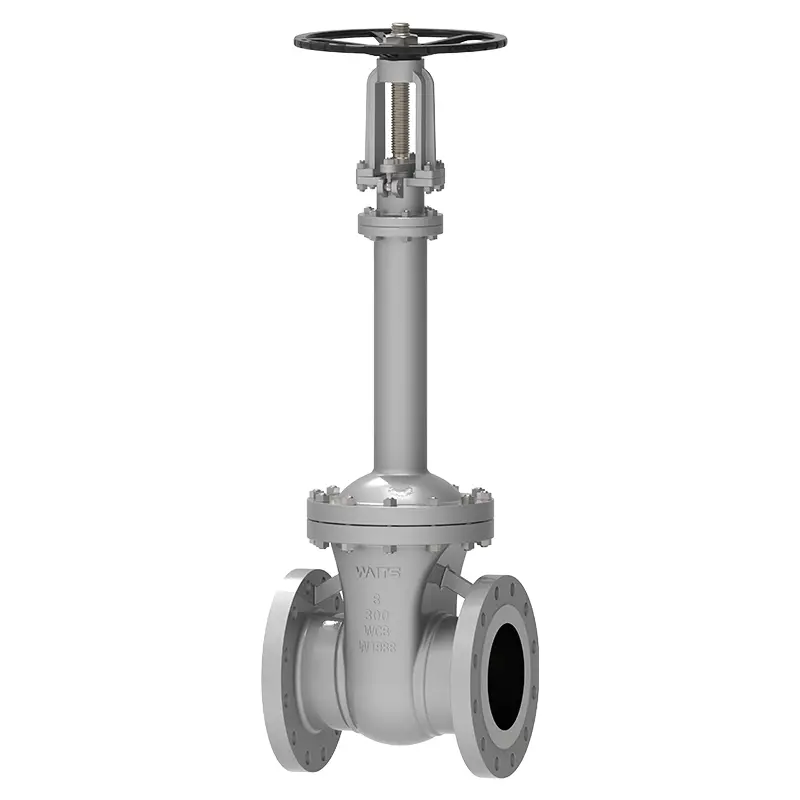

ベローズゲートバルブ

ベローズ ゲート バルブは、自動ローリング溶接によって流体媒体と大気の間に金属バリアを形成し、バルブ ステムを漏れから保護する設計です。
内部にベローズ構造を採用し、ステンレス製ベローズの下端をバルブステムに溶接することで、プロセス流体によるバルブステムの腐食を防ぎます。もう一方の端はバルブ本体とバルブカバーの間に配置され、静的シールを形成します。二重シール設計により、より安全です。ベローズが故障した場合でも、バルブステムパッキンによって漏れが防止されます。
ベローズはバルブステムに溶接されており、安定した作動性能を維持し、バルブプラグの振動によるバルブステムの振動を防ぎます。ベローズゲートバルブは、蒸気、可燃性、爆発性、サーマルオイル、高純度、有毒などの媒体を使用するパイプラインに最適です。

実施基準

応用

パフォーマンスの特徴

利点
1.ベローズゲートバルブは合理的な構造、信頼性の高いシール性能、美しい外観を備えています。
2. シール面は Co ベースの硬質合金で溶接されており、耐摩耗性、耐腐食性、耐摩擦性があり、長寿命です。
3. バルブステムは焼き戻しされ、表面が窒化されており、優れた耐食性と耐摩擦性を備えています。
4.二重シール設計が採用されており、性能はより信頼性があります。
5. バルブステムのリフト位置表示がより直感的になりました。
6.部品の材質、フランジおよび突合せ溶接数のサイズは、実際の状況またはユーザーの要件に応じて合理的に選択でき、さまざまなエンジニアリングニーズを満たすことができます。

特徴：
1. ベローズ＋バルブステムパッキンの二重シール設計です。ベローズが故障した場合でも、バルブステムパッキンによって漏れが防止されます。
2. 流体損失がなく、エネルギー損失が少ない。
3. 長寿命でメンテナンス回数の削減に貢献します。
4.ガス媒体バルブシートはPTFEソフトシール材を採用しており、ベローズゲートバルブのシール性を向上させます。
5. バルブシートは高温に耐え、気密性の良い円錐形のハードシールを採用しています。
