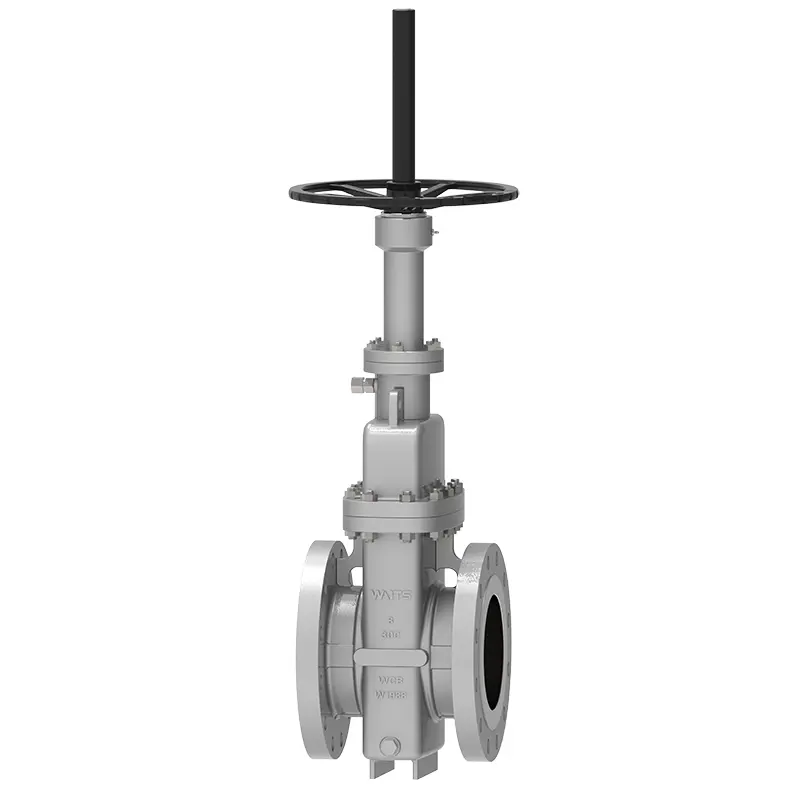

シングルディスクフラットゲートバルブ

シングルディスクフラットゲートバルブは、閉じた部分として平行ゲートを備えたスライドバルブです。その閉鎖部分は単一のゲートであり、バルブシートへのゲートの押した力は、浮遊ゲートまたはフローティングバルブシートに作用する中圧によって制御されます。待機によって開発および生成されるフラットゲートバルブには、弾力性とプリロードの特性、上流および下流のシーリングシートの同時シーリング、自己洗浄機能のあるバルブシート、バルブアクチュエータとバルブは独立しています。顧客の要件によると、ゲートは、転換穴、調整可能なゲートなど、迂回穴のあるタイプに分けることができます。

実装基準

応用

パフォーマンス機能

バルブボディ構造には、鋳造、溶接、鍛造の3種類があります。
シングルディスクフラットゲートバルブは、Oリングシールとプリロード付きのフローティングバルブシートを備えた構造を採用しています。これにより、フラットゲートバルブが入口とコンセントで双方向にシールされます。また、この構造の開閉トルクは、通常のバルブの開口部と閉鎖トルクの1/2にすぎないため、バルブを簡単に開閉できます。バルブシートには、柔らかいシーリング表面の二重シールが金属と金属から金属への二重シールがあり、柔らかいシーリング表面もゲートの汚れを拭きます。バルブの片側にグリース噴射バルブがあり、グリースはグリースインジェクターとバルブシートのグリース噴射穴からシーリング表面に入り、緊急シーリングの効果を実現します。サービスの寿命を延ばすために、ゲートには中程度の侵食からシーリング表面を保護するためのガイドホールが装備されており、バルブが完全に開いているか完全に閉じているかにかかわらず、常にシーリング表面に適合します。バルブが完全に開いている場合、バルブチャネルが滑らかでまっすぐになり、流れ抵抗係数は非常に小さく、圧力損失はほとんどありません。パイプラインは、パイプクリーナーで掃除できます。
この単一のディスクフラットゲートバルブは、セルフシール能力を備えた梱包構造を採用し、頻繁に調整する必要はなく、非常に簡単に開閉できます。シーリングパフォーマンスは信頼性が高く、梱包には補助シーリンググリース噴射構造が装備されており、一般バルブの梱包が漏れやすいという問題を解決します。バルブが閉じている場合、安全な使用を確保するために、内側の空洞の高圧を自動的にアンロードできます。この製品は、保護パフォーマンスが優れた完全に密閉された構造であり、全天候型の条件で使用できます。バルブには、バルブの開閉位置を表示する位置インジケーターが装備されています。トップロードタイプは、メンテナンス中に時間とコストを節約できます。
