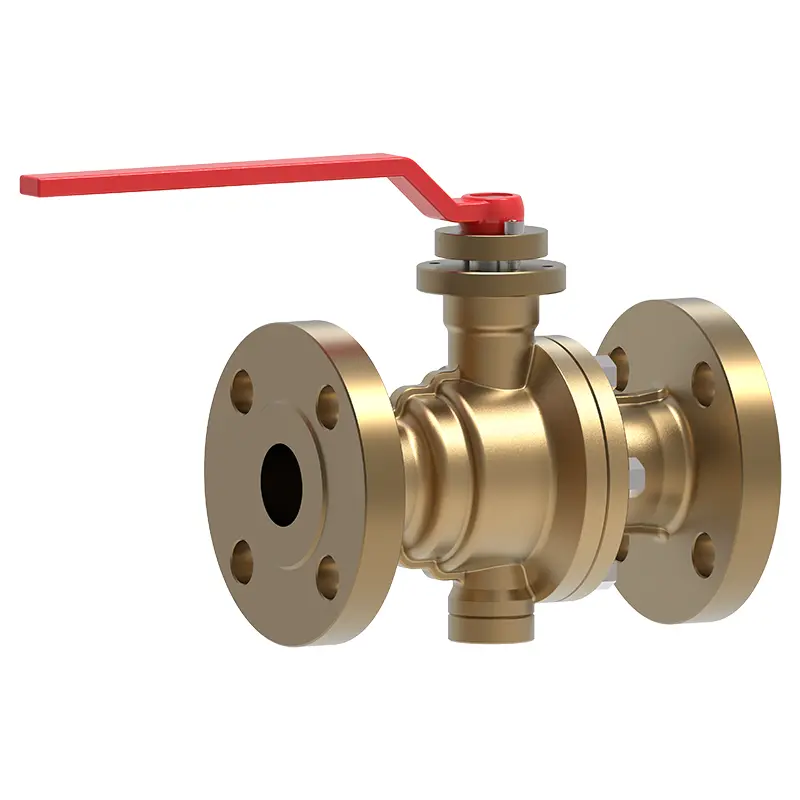

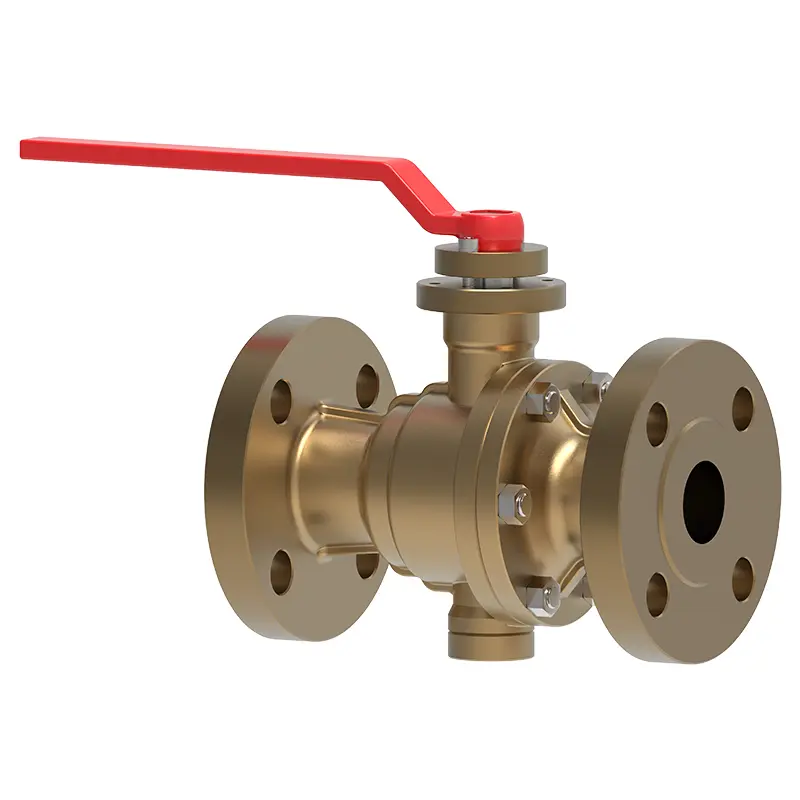

ブロンズターンニオンボールバルブ

Waits Valveは、固定ボール構造と双方向シーリングデザインを備えた高性能ボールバルブであるAdvanced Bronze Turnnion Ball Valveを提供します。フローティングボールバルブとは異なり、このバルブのボールは上下の「ベアリングサポート」によって固定されており、圧力で動きません。高圧、大きな直径、または重度の労働条件の下での開閉に適しています。 Waits Valveは、革新的な製品エンジニアリング、厳格な品質保証手順、予測サービスシステムを備えたグローバルな主要地位を確立しています。

お問い合わせを送信

製品説明

待機バルブブロンズターンニオンボールバルブのバルブボディは、高品質の腐食耐性ブロンズでできています。これは、海水、塩水、低腐食性の化学媒体などの労働条件に特に適しています。ブロンズ固定ボールバルブでは、固定ボールがフローチャネルの軸に沿って軸シーリングを実現するため、シーリングシートは過度の摩擦に起因しないようにします。海洋工学、造船、水処理、冷却システム、産業プロセス制御に広く使用されています。

実装標準 - ブロンズターンニオンボールバルブ
設計基準	6d/Fire Fire 608、BS5351
フランジ標準	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
接続方法	RF、NPT、FNPT
テストと受け入れ	火598、EN12266
構造長	API6D/ASME B16.10/EN558
圧力と温度の評価	ASME B16.34
耐火テスト	火6fa、火607
低漏れ基準	ISO 15848-1、API 622
腐食防止設計	NACE MR 0175

アプリケーション - ブロンズターンニオンボールバルブ
サイズ	DN6-DN900、NPS 1/4＂ -36＂
圧力範囲	ANSIクラス150クラス900、PN1.0-PN32.0MPA
温度範囲	-20℃〜350℃
アプリケーション範囲	水道水、下水、建設、石油、化学産業、食品、薬、繊維、電気、造船、冶金、エネルギーシステムなど。
ドライブモード	油圧、空気圧、電気、マニュアル、ワームギアトランスミッション。
バルブボディ/バルブカバー	‌C95200、‌C95400、‌C95500、‌C63000、C83600、QA19-4、
シーリング表面	強化されたポリテトラフルオロエチレン、パラポリフェニレン（RPTFE、PPL）、金属
バルブステム	‌C95200、‌C95400、‌C95500、‌C63000、C83600、QA19-4、
バルブステムナット	銅合金
ロッド	アスベストグラファイト、柔軟なグラファイト、ポリテトラフルオロエチレン、鉄ベースの合金

製品のパフォーマンス機能：
長期酸化抵抗とバイオフーリング予防を備えた腐食性環境（海水、化学メディア）での優れた性能、海洋工学と化学パイプラインに適しています。トラニオンマウントデザインは、軸方向のベアリングでボールを保護し、圧力誘導の排水を防ぎ、均一な封印表面摩耗を確保し、高圧力と大勢の密閉型封印を達成するために、高圧力封印/密閉型の維持型密閉型施設を実現整合性。耐摩耗性と熱安定性研磨媒体または熱応力によって引き起こされるメンテナンス頻度を最小限に抑えます。
アプリケーション領域
船とオフショアのプラットフォーム配管システム
冷却システムと熱交換器
水処理およびろ過装置
産業プロセスパイプラインオートメーション
港湾および海水淡水化システム
石油および化学輸送における低腐食液の制御
