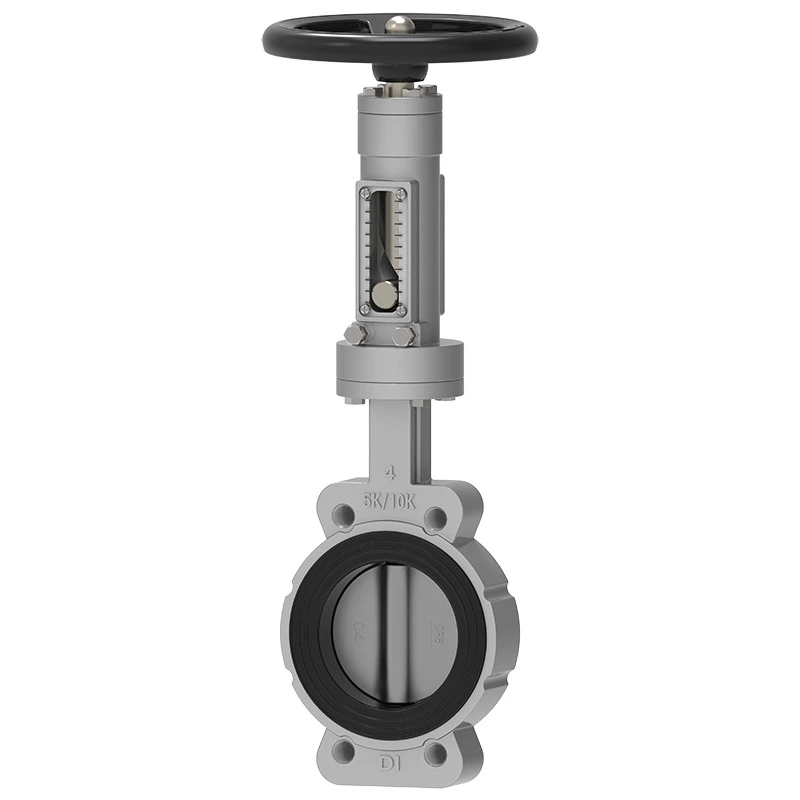

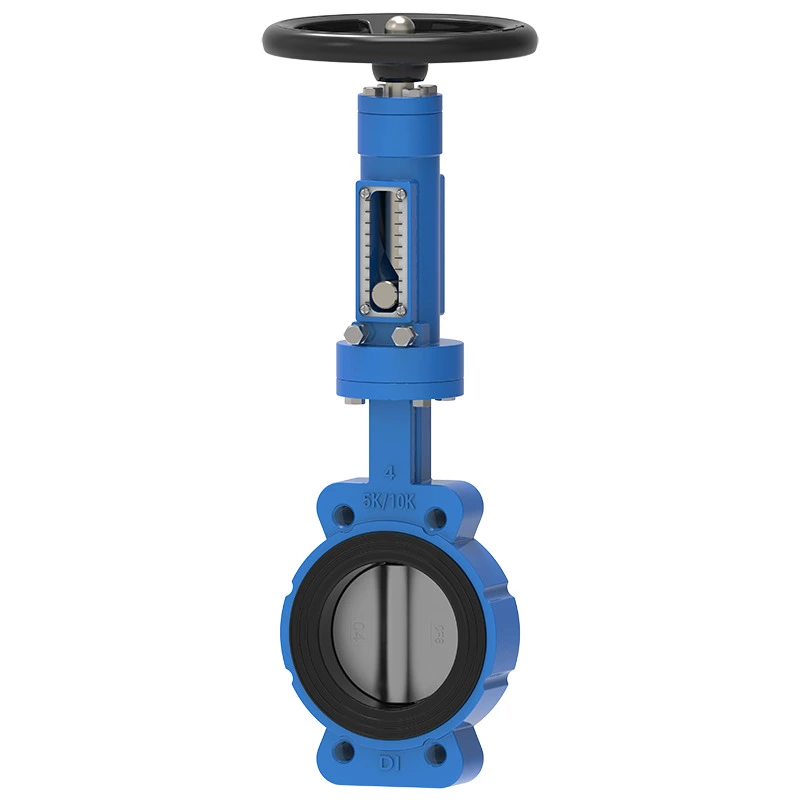

船舶用同心バタフライバルブ

Waits の船舶用同心バタフライバルブは、API 609 / ISO 14313 / JIS F7480 (構造、寸法、材料、性能の要件を規定する国際的に認められた船舶用バルブ規格) に準拠して設計されており、船上用途での信頼性と品質を保証します。

お問い合わせを送信

製品説明

Waits の Marine 同心バタフライバルブは、セミラグ (コンパクト) 設計とフルラグ (高安定性) 設計があり、船上での使用向けに作られています。狭いスペースや露出したデッキに最適で、信頼性の高い密閉性、海水耐食性、要求の厳しい海洋環境における水、排水、冷却システムの正確な制御を提供します。

実施基準

設計基準	API 609、EN 593、BS 5155、GOST
エンドスタンダード	ANSI B16.1 CL。 125LB、B16.5CL。 150ポンド DIN 2501 PN6/PN10/PN16/、 EN 1092 PN6、PN10、および PN16 AS 2129 表 D および E BS 10 表 D および E MSS SP44CL。 150ポンド AWWA C207 150LB ISO 2531 PN6、PN10、および PN16 ISO 7005 PN6、PN10、および PN16
検査とテスト	API 598、IS0 5208、EN 12266-1、GOST
対面	AP 609、EN 558、ISO 5752、MSS SP 67、DIN 3202
トップフランジ	ISO5211

応用

動作温度	-45℃～150℃
サイズ	2インチ～80インチ、DN50～DN2000
使用圧力/CWP	16BAR 10BAR
シェル	24BAR 15BAR
シール	18BAR 10BAR
エアテスト	6バール 6バール
動作環境	バラストおよびビルジシステム化学処理淡水化プラント、掘削装置、飲料水ドライパウダー、食品および飲料、ガスプラント HAVC 鉱業、製紙業、砂処理、海水、製糖業サーモテクニカル水処理廃水
オペレーター	レバー、ギア、電気、空気圧など。
本体材質	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、AL青銅など
ディスク	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、AL青銅
幹	2CR13 F304 F316 F51 F53 モネル K500
シート	BUNA NBR EPDM VITON PTFE HEPDM ネオプレンハイパロン天然ゴム
