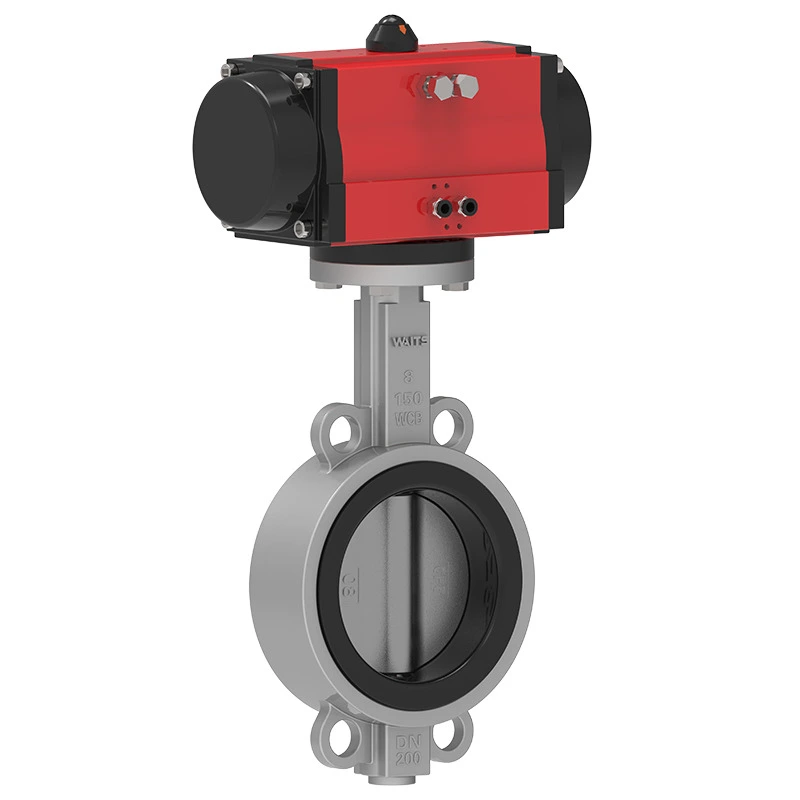

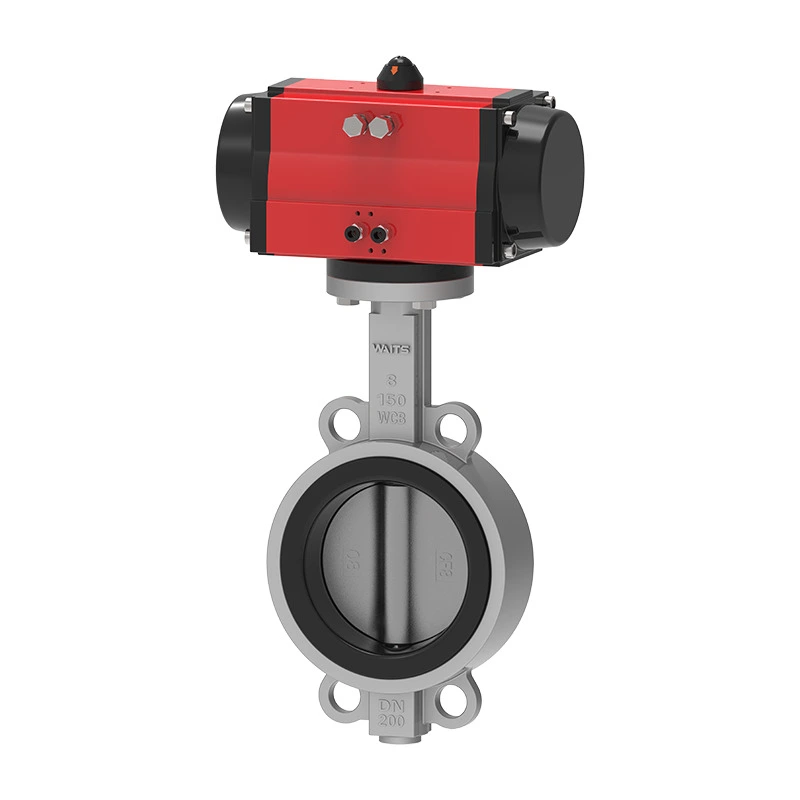

空気圧ウェーハ同心バタフライバルブ

Waits の空気圧ウェーハ同心バタフライバルブは、給水の流れの正確な調整、潤滑剤の供給の制御、集塵システムのガスの流れの管理など、幅広い用途を提供します。ユニバーサルアクチュエータ互換性を実現する ISO5211 上部フランジを備えた低トルク設計により、多様で要求の厳しい条件下でもスムーズな動作、エネルギー消費の削減、高効率が保証されます。

お問い合わせを送信

製品説明

設計の柔軟性:
1.パイプラインを明確に識別するために、プラントのコーディングまたはブランドに合わせた色。
2.フィットするように設計 – 狭いスペースやポンプ出口に合わせてラグの間隔と本体の厚さをカスタマイズできます。
3.完全な空気圧統合 – 主要ブランドと互換性があり、シームレスな自動化を実現します。

調達の利点:
1.ワンストップのカスタマイズ – 改修不要、納期の短縮、コストの削減。
2.素早い見積もりと専門家によるサポート – 正しいサイズ、色、互換性を保証します。
3.信頼性と耐腐食性 – OEM システムまたはプラントの改造に最適です。

実施基準

設計基準	API 609、EN 593、BS 5155、GOST
エンドスタンダード	ANSI B16.1 CL。 125LB、B16.5CL。 150ポンド DIN 2501 PN6/PN10/PN16/、 EN 1092 PN6、PN10、および PN16 AS 2129 表 D および E BS 10 表 D および E MSS SP44CL。 150ポンド AWWA C207 150LB ISO 2531 PN6、PN10、および PN16 ISO 7005 PN6、PN10、および PN16
検査とテスト	API 598、IS0 5208、EN 12266-1、GOST
対面	AP 609、EN 558、ISO 5752、MSS SP 67、DIN 3202
トップフランジ	ISO5211

応用

動作温度	-45℃～150℃
サイズ	2インチ～80インチ、DN50～DN2000
使用圧力/CWP	16BAR 10BAR
シェル	24BAR 15BAR
シール	18BAR 10BAR
エアテスト	6バール 6バール
動作環境	バラストおよびビルジシステム化学処理淡水化プラント、掘削装置、飲料水ドライパウダー、食品および飲料、ガスプラント HAVC 鉱業、製紙業、砂処理、海水、製糖業サーモテクニカル水処理廃水
オペレーター	レバー、ギア、電気、空気圧など。
本体材質	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、AL青銅など
ディスク	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、AL青銅
幹	2CR13 F304 F316 F51 F53 モネル K500
シート	BUNA NBR EPDM VITON PTFE HEPDM ネオプレンハイパロン天然ゴム
