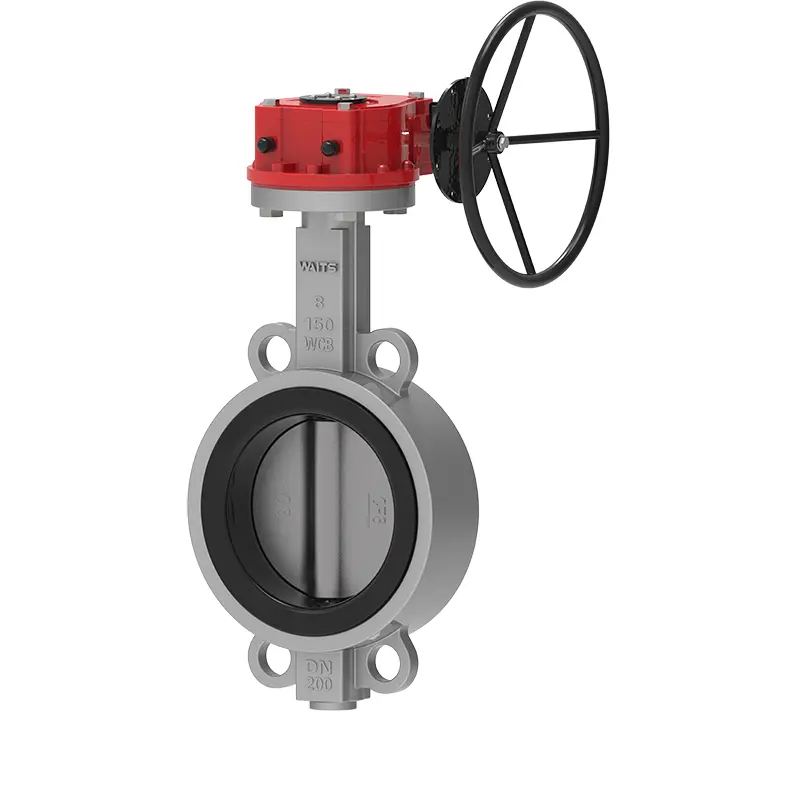

柔らかい座ったウェーハバタフライバルブ

WITTSの柔らかい座ったウェーハバタフライバルブには、デザインと生産中に次のデザインがあり、パフォーマンスの点で改善されています。
1ハイの弾性バルブシートゴム
EPDMバルブシートのゴム含有量は50％であり、漏れなくシミュレーションの開閉テストで10,000倍以上テストされています。
硬度/度72±3,200％引張応力/MPA≥6、引張強度MPa≥15、破壊/％≥350での伸長、破壊/％≦10での永続的な変形、涙強度/KN.M-1≥35、圧縮永久変形（70℃*22H、圧縮率25％）/％20。
狭いエッジバルブシートと比較して、ワイドエッジバルブシートには、直径が約20 mmのパイプラインフランジとより広い接触面があり、設置シーリング性能が向上しています。
2-蝶プレートとバルブシャフトはピンなしで接続されているため、ピンの取り付けによって引き起こされる漏れや腐食を完全に回避できます。バルブシャフトは分解しやすく、バルブシートを交換するのに便利です。
3-バルブ本体には、パイプラインで使用する方が優れており、より安全なアンチフライデバイスが装備されています。

実装基準

応用

パフォーマンス機能

1.柔らかい座ったウェーハバタフライバルブのサイズは小さく、重量が軽く、分解しやすく、修理しやすいです。
2。構造はシンプルでコンパクトで、90の操作速度と閉鎖速度があります。
3.作業トルクは小さく、労働力と軽いです。
4。シーリング性能の観点から、ガステストの漏れはゼロであり、これは非常に保証されています。
5。さまざまなコンポーネント資料を選択して、さまざまなメディアに適用できます。
6.フロー特性は線形である傾向があり、調整性能は良好です。
7.オープニングテストと閉鎖テストの数は数万回に達する可能性があり、サービス寿命は長いです。
