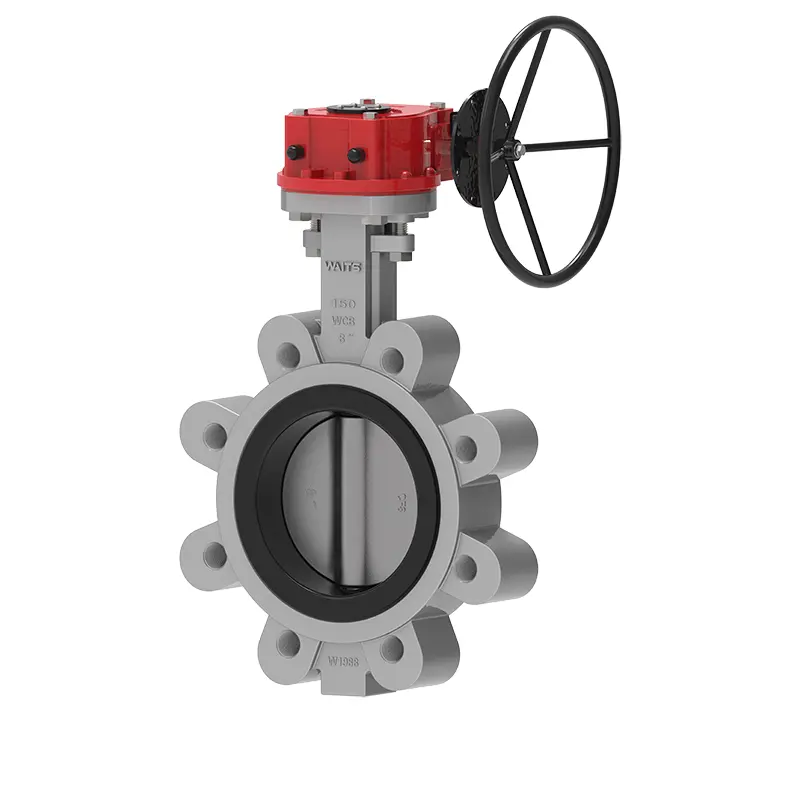

柔らかい座ったウェーハラグバタフライバルブ

プロのバルブメーカーとして、ウェイズは経験が豊富で、時代と歩調を合わせています。私たちが設計した柔らかい座ったウェーハラグバタフライバルブには、次のコアデザインポイントがあります。
1.高弾性バルブシートゴム：EPDMバルブシートのゴム含有量は50％です。私たちは品質を非常に重要にしています。バルブは、漏れを確保するために、10,000回以上開閉のシミュレーションと閉鎖をシミュレートしています。
バルブシートの参照特性は次のとおりです。硬度/度72±3、200％引張ストレス/MPA≥6、引張強度MPA≥15、ブレーク/％≥350での伸長、壊れた/％≦10、涙強度/kn.M-1≥35、圧縮永久変形（70℃*25％）/20。
同時に、直径約20 mmのこのワイドエッジバルブシートは、狭いエッジバルブシートよりもパイプラインフランジを備えたより広い接触面を持ち、シーリングパフォーマンスが向上しています。
2.蝶プレートとバルブシャフトは、ピンの取り付けによって引き起こされる漏れや腐食を避けるために、ピンなしで接続されています。さらに、バルブシャフトは分解しやすく、バルブシートの交換を容易にし、メンテナンスと交換のコストと難易度を削減します。
3.バルブ本体には、より安全なアンチフライデバイスが装備されています。

実装基準

応用

パフォーマンス機能

1.柔らかい座ったウェーハラグバタフライバルブのサイズは小さく、重量が軽く、取り付けが簡単で、分解してメンテナンスしやすいです。
2。構造はシンプルでコンパクトで、90の操作速度と閉鎖速度があります。
3.操作中はトルクが小さく、労働力と軽いです。
4.ガス試験漏れはゼロであり、シーリングは厳密に保証されています。
5。さまざまなコンポーネント資料を選択して、さまざまなメディアに適用できます。
6.フロー特性は線形である傾向があり、調整性能は良好です。
7。開始テストと終了テストでは、何万回も耐えることができ、長いサービス寿命を完全に証明しています。
8.エンドバルブとして使用できます。
