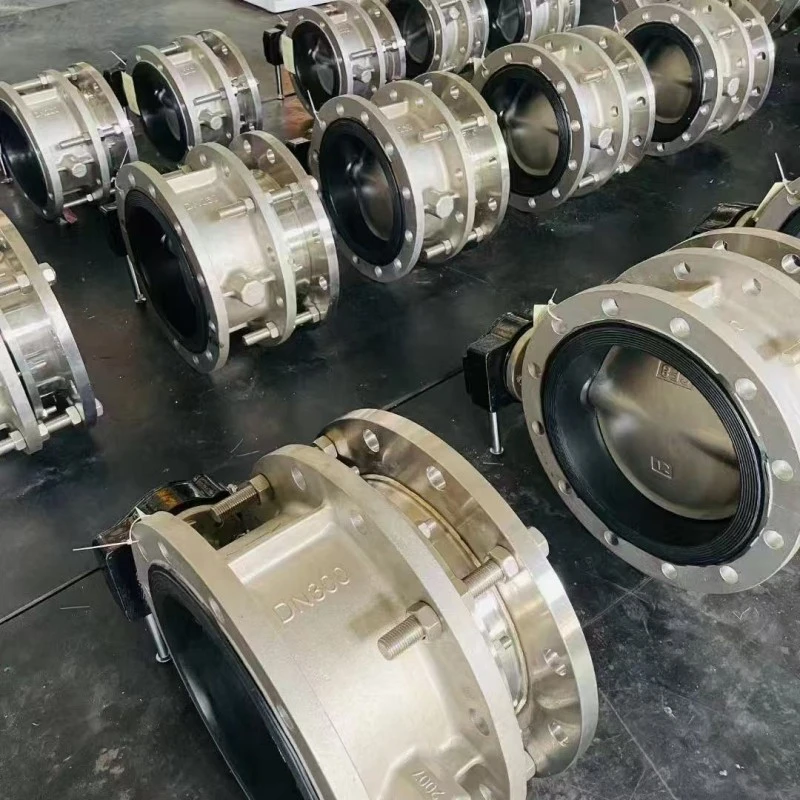

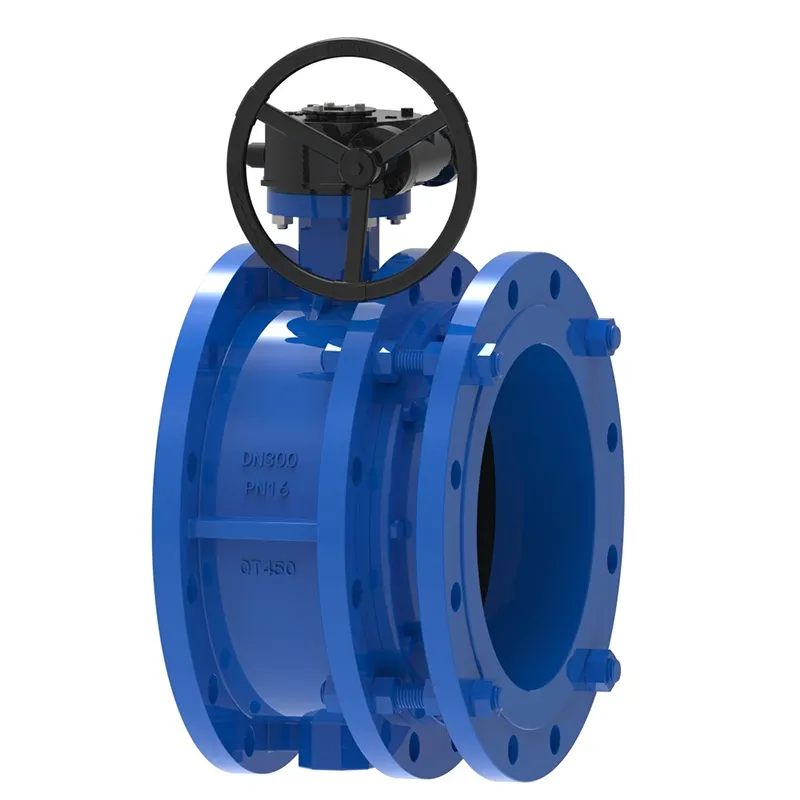

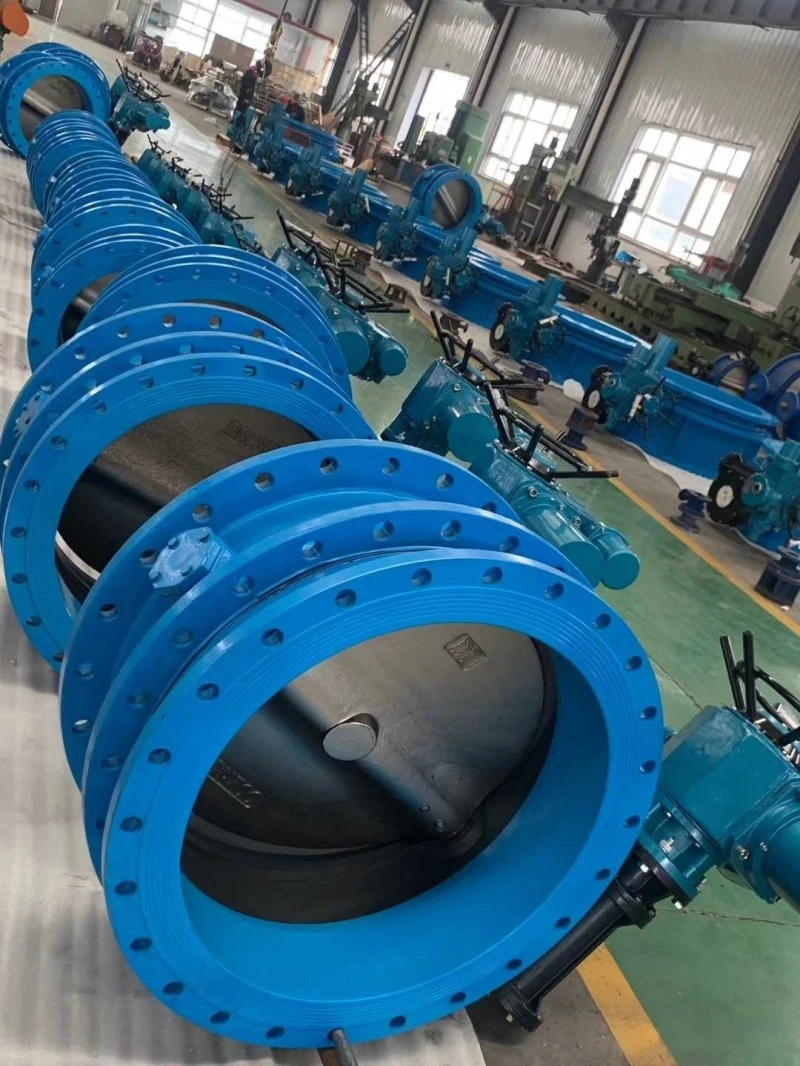

伸縮継手同心バタフライバルブ

先進の伸縮式同心バタフライバルブのバタフライプレートは、パイプラインの直径方向に設置されます。伸縮式バタフライバルブ本体の円筒状流路内で、円盤状のバタフライプレートが軸を中心に回転角度0°～90°の範囲で回転します。 90°回転させるとバルブが全開になります。 80℃以下の温度に適しており、石油、化学、食品、製薬、繊維、製紙、電力、給排水、ガスパイプラインで流量を調整し、媒体を遮断し、パイプラインの熱膨張と収縮を補償するために使用されます。

利点:

伸縮式同心バタフライバルブ（一定の長さの範囲内で伸縮できる構造）により、バルブの分解が容易になるだけでなく、配管のストレスを軽減し、バルブを保護します。同時にバタフライバルブやエキスパンションジョイントの設置方法も圧縮し、スペースをコンパクトにします。通常、この種のバルブは特別なメンテナンスを必要とせず、定期的に伸縮部の漏れや外れを観察するだけで十分です。

伸縮式同心バタフライバルブの取り付け方法には、伸縮継手を分解するだけで済むため、メンテナンススペースを大幅に節約し、バルブフリーメンテナンスを実現できるという大きな利点があります（バタフライバルブは重く、伸縮継手は軽く、労働力は低くなります）。

設置上の注意事項:

1. パイプライン建設現場で、拡張フランジが分解されたバタフライバルブを分解することは固く禁止されています。現場で伸縮バタフライバルブを繰り返し延長したり短縮したりすることは固く禁止されています。

2. 膨張弁の両端のパイプは同心であり、パイプの 2 つのフランジ面は平行でなければなりません。

3. フランジ固定ボルトは対称に締め付ける必要があり、片側に力を入れてフランジ固定ボルトを締め付けないでください。

4. 拡張パイプはバルブの後ろに取り付けられています。

５ 膨張弁の膨張部は、配管の隅や端に設置しないでください。

6. 拡張フランジバタフライバルブは、取り付ける前に平らに置く必要があり、勝手にぶつけないでください。

7. 伸縮式同心バタフライバルブの構造長さは工場出荷時の最小長であり、取り付け時に取り付け長さ（つまり、設計長さ）まで引っ張られます。

パイプライン間の長さが膨張バタフライバルブの取り付け長さを超える場合は、パイプラインの間隔を調整し、損傷を避けるために膨張バルブを無理に引っ張らないでください。

9. 伸縮同心バタフライバルブのバタフライバルブは任意の位置に取り付け可能です。温度補償に使用する場合、パイプラインの設置が完了した後、膨張弁膨張パイプの抜けを防ぐためにパイプラインの軸に沿って両端にブラケットを取り付ける必要があります。ブラケットの支持力は次の式に従って計算され、使用中にブラケットを取り外すことは厳禁です。

選び方:

伸縮同心バタフライバルブの構造形式は、同心伸縮バタフライバルブと偏心伸縮バタフライバルブの2種類に分けられます。さまざまな動作機構に応じて、ウォームギア駆動伸縮バタフライバルブ、空気圧伸縮バタフライバルブ、電動伸縮バタフライバルブに分けることができます。

さまざまなシール材料に応じて、ソフトシール伸縮バタフライバルブとメタルハードシール伸縮バタフライバルブに分けられます。

伸縮式集中バタフライバルブは通常、温度T>80℃の上水パイプラインに使用され、パイプラインは非腐食性です。ハードシールされた伸縮式バタフライバルブは、温度T>425℃の蒸気伝熱パイプラインで一般的に使用されます。したがって、伸縮バタフライバルブを選択する際には、媒体、温度、圧力などを明確にして正しく選択する必要があります。
