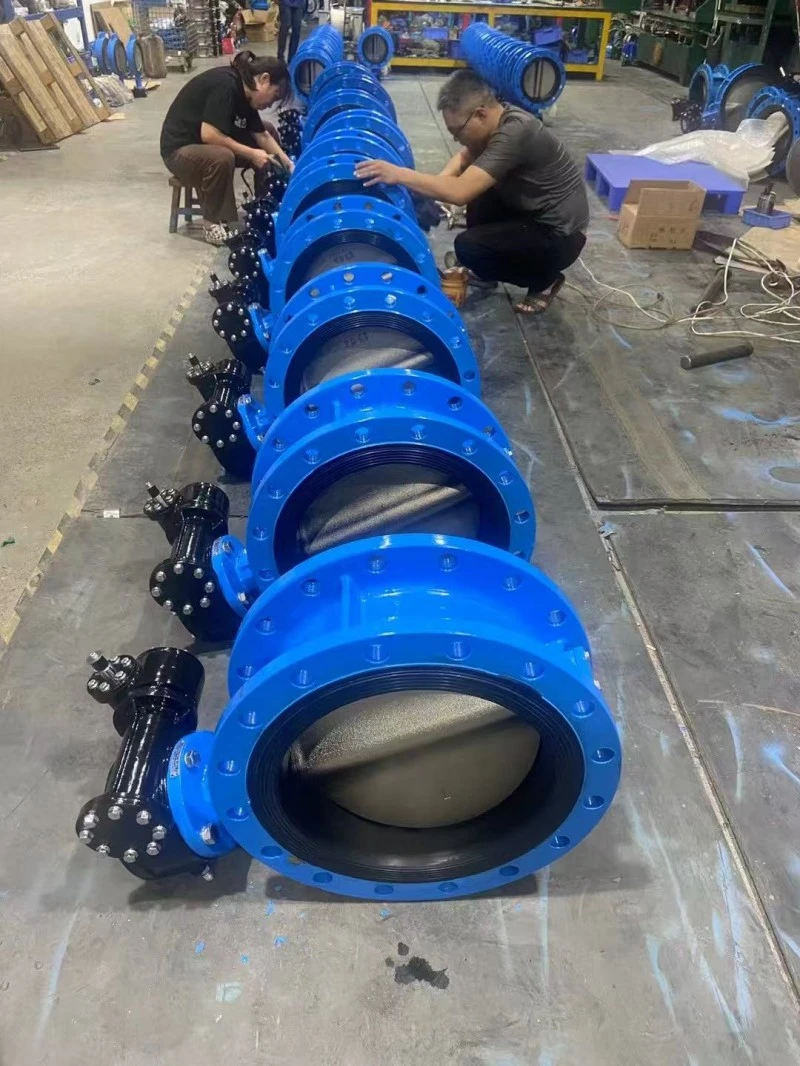

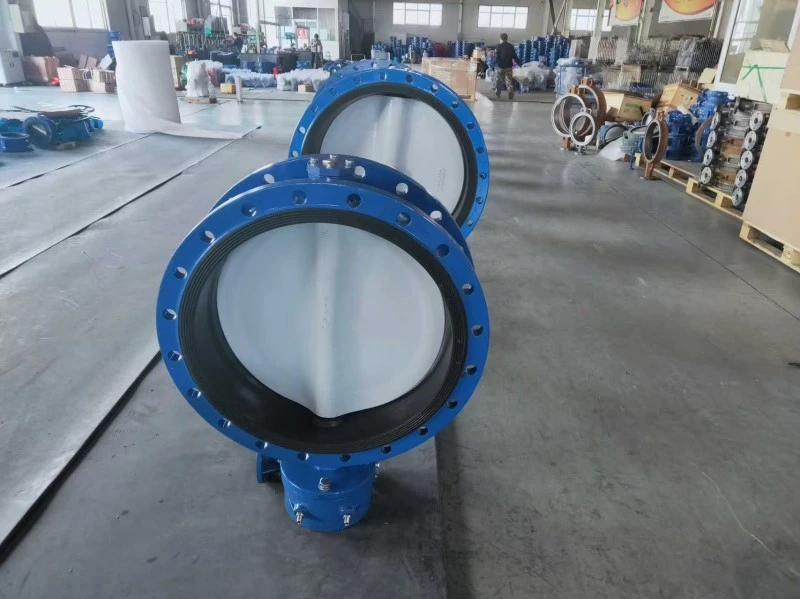

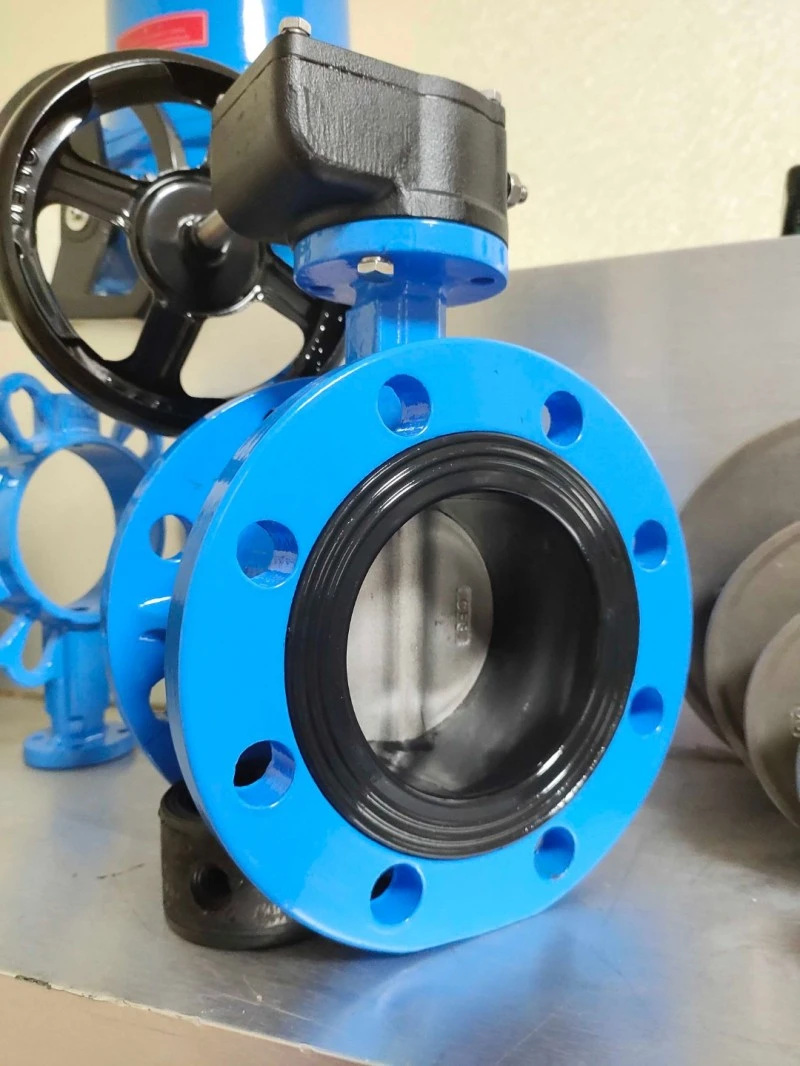

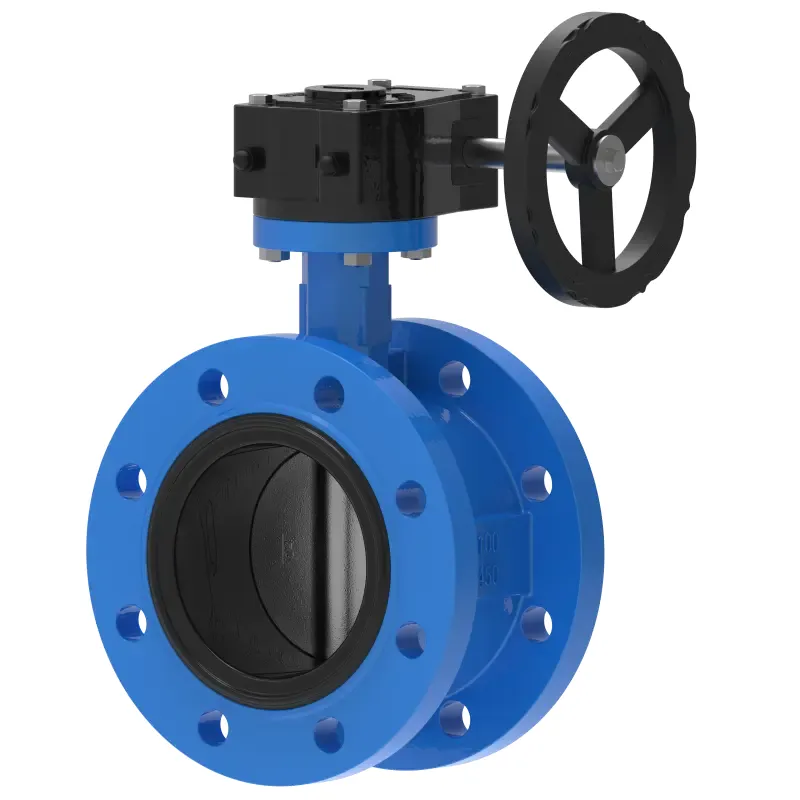

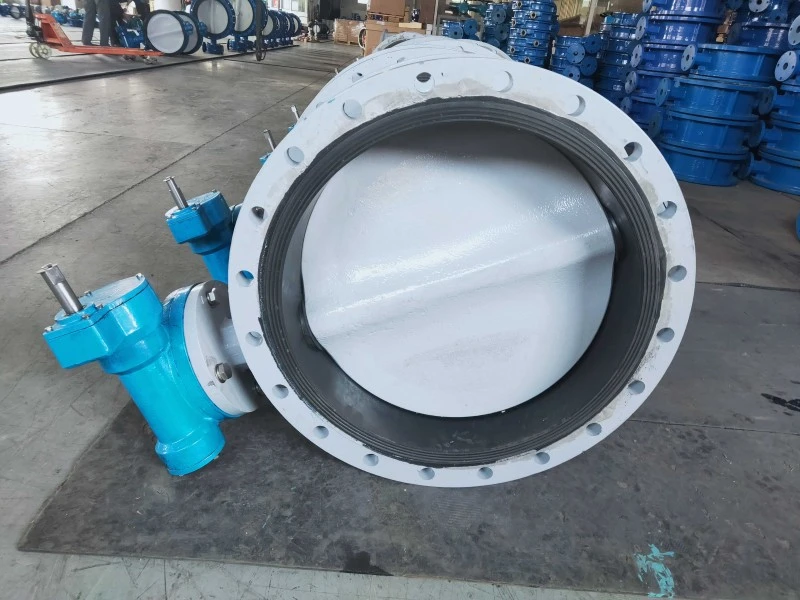

ギアフランジバタフライバルブ

Waits Valveが製造する高品質のギアフランジバタフライバルブは、AS4087 PN16規格（基本的に表Dと同じ）を満たしています。ロック可能なレバーとスロット プレート、またはステンレス鋼シャフトと視覚的インジケーターを備えた IP67 ギアボックスが装備されています。 EPDM バルブ シートとディスクはスプライン シャフト上に配置されています (固定されていないため、故障箇所の可能性が排除されています)。この製品は国際認証を取得しています。

特徴

ギア フランジ バタフライ バルブは、水および廃水処理だけでなく、一般産業用途にも適しています。

薄型・コンパクトなバタフライバルブ本体で狭い場所への設置も容易

バルブ本体は突き出た耳とメートルネジで鋳造されています。

パイプラインの末端にラグバタフライバルブを取り付けることができます

バルブ吐出側にフランジを取り付ける必要がありません

ハンドルを時計回りに回すと、ギア フランジ バタフライ バルブが開きます。

詳細

操作フランジは ISO 5211 規格に準拠しています。ギア フランジ バタフライ バルブは、手動、空気圧、または電動アクチュエータと組み合わせて使用​​するように設計されています。

ゴム製バルブシートは、倒れ防止、張力防止、スプレー防止の機能を備えています。

精密に機械加工されたバルブディスクは、低い作動トルクと最大 200 psi までの効果的なシールを保証します。流体力学を考慮して設計されたバルブディスクにより、高流量を実現できます。

一体型のバルブステム設計により使いやすく、バルブディスクの正確な位置決めが可能になります。

バルブはエポキシでコーティングされており、ネックとギアボックス (該当する場合) の潤滑を容易にする「燃料ノズル」タイプのグリースフィッティングを装備しています。

ギア フランジ バタフライ バルブは、ギア操作機構を備えたクランプ タイプのバタフライ バルブのフランジに適しています。

ANSI クラス 150 スチール製スライディング フランジ: AWWA C207-13 および ANSI # 150 ボルト タイプ仕様に準拠。ご要望に応じて、構造用途または重要な用途向けの特定の鋼グレードを提供できます。

ANSI クラス 150 ステンレス鋼スライド フランジ: ATSM グレード 304L および 316L で利用可能。このスライド フランジは、ANSI #150 穴あけタイプ仕様に準拠しています。

機能：

同心構造を核としたギヤフランジバタフライバルブは、空調水系、給排水パイプライン、HVAC循環系などの流体制御経路の機器構築シーンで幅広く使用されています。

ターボ操作は手動回転による正確な調整と安定性を実現します。ガス源によって駆動される空気圧式で、迅速な応答が可能です。電動タイプは制御モーターを使用し、遠隔操作や自動運転にも対応します。

ギアフランジバタフライバルブは合理的な構造と簡単な取り付けを備えており、媒体の流れを効果的に遮断または調整できます。建物内のさまざまなパイプラインの安全な操作要件を満たします。

サイズ：ギヤ操作機構付ダブルクランプバタフライバルブ

特に指定がない限り、すべての寸法はインチ単位です。
