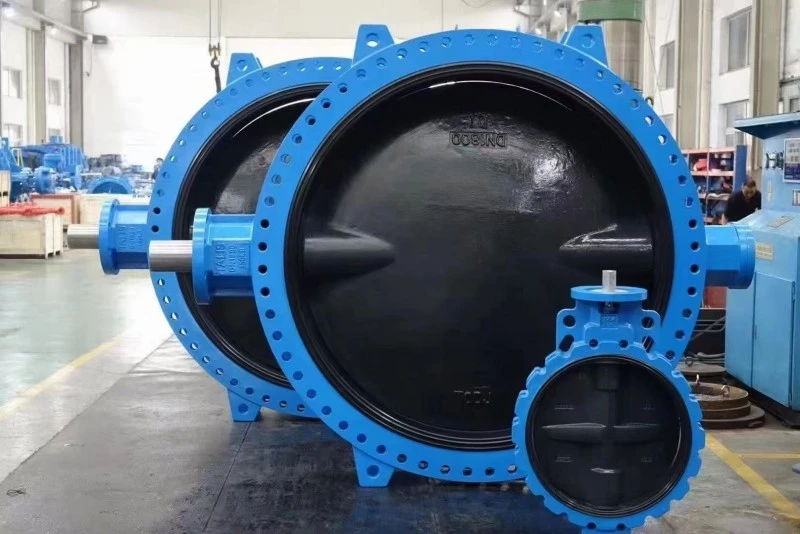

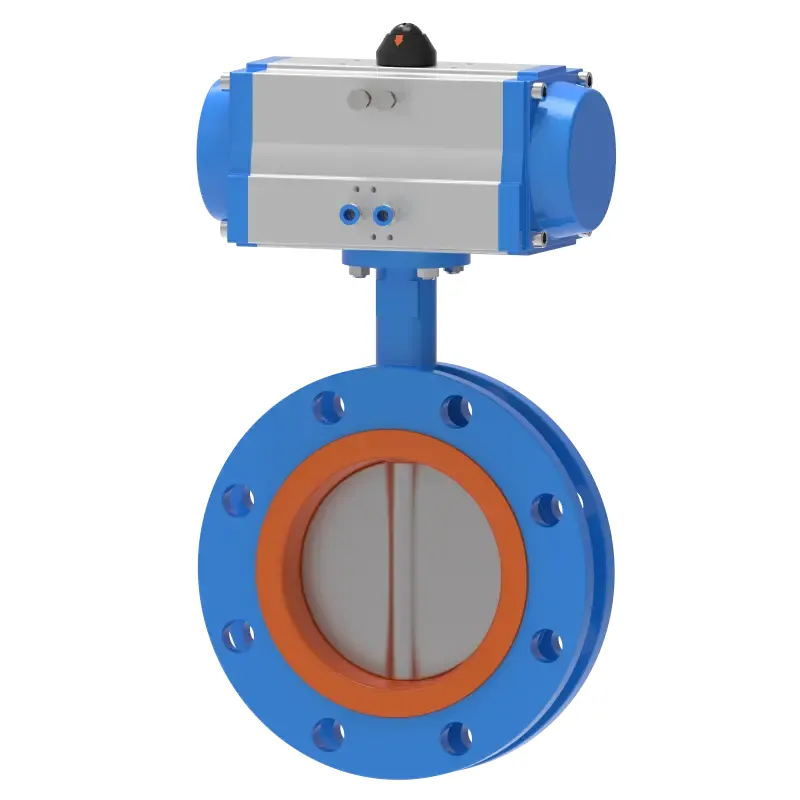

U型フランジバタフライバルブ

ウェイツバルブU型フランジバタフライバルブは耐久性に優れ、小型・軽量で部品点数も少ないです。また、素早い開閉が可能です。フランジバタフライバルブが全開位置にあるとき、媒体がバルブ本体を通過する際の抵抗はバタフライプレートの厚さのみであるため、バルブによって発生する圧力降下は非常に小さく、優れた流量制御特性を備えています。 U型フランジバタフライバルブのシール形式には弾性シールとメタルシールがあります。弾性シールバルブ。シールリングはバルブ本体に埋め込むか、バタフライプレートの周囲に取り付けることができます。

特徴

1. バタフライバルブは構造が簡単で、小容積、軽量であり、部品点数も少なくなります。また、90°回転させるだけで素早く開閉でき、操作も簡単です。同時に、このバルブは優れた流体制御特性を備えています。

2. シンプルでコンパクトな構造で、90°素早く開閉できます。

3. 作動トルクが極めて低く、省エネです。

4. 流量曲線が直線に近づき、優れた調整性能を示します。

5. さまざまなメディアに適した幅広い素材選択。

90°回転させるだけで素早く開閉でき、操作も簡単です。同時に、U型フランジバタフライバルブは優れた流体制御特性を備えています。

通常、金属シールバルブは弾性シールバルブに比べて寿命が長くなりますが、完全なシールを実現することは困難です。

U型フランジバタフライバルブとダブルクランプバタフライバルブの比較

1.材質（類似性）：

バルブ本体: ねずみ鋳鉄;ダクタイル鋳鉄;炭素鋼。

バルブディスク：ダクタイル鋳鉄（ニッケルメッキまたはナイロンコーティング）。 304/316 ステンレス鋼。アルミニウム青銅。

バルブステム: 410/416/304/316 ステンレス鋼。

バルブシート：EPDMゴム;ニトリルゴム;テフロン。フッ素ゴム;ヘパレン。クロロプレンゴム;金属製のバルブシート。

2. 圧力 (類似性):

クラス125/150；PN10/16/25

3. 適用範囲:

U タイプ フランジ バタフライ バルブは、フランジ接続を使用し、端面の長さが短いという点で、クランプまたはラグ バタフライ バルブとは異なります。

流量制御にバタフライ バルブを使用する必要がある場合、最も重要なことは、正しいサイズとタイプのバルブを選択することです。バタフライバルブの構造原理は、特に大口径バルブの製造に適しています。バタフライバルブは、石油、天然ガス、化学、水処理などの一般産業だけでなく、火力発電所の冷却水系にも広く使用されています。

流量制御に U 型フランジ バタフライ バルブを使用する必要がある場合、最も重要なことはバルブのサイズとタイプを正しく選択することです。バタフライバルブの構造原理は、特に大口径バルブの製造に適しています。バタフライバルブは、石油、天然ガス、化学、水処理などの一般産業だけでなく、火力発電所の冷却水系にも広く使用されています。
