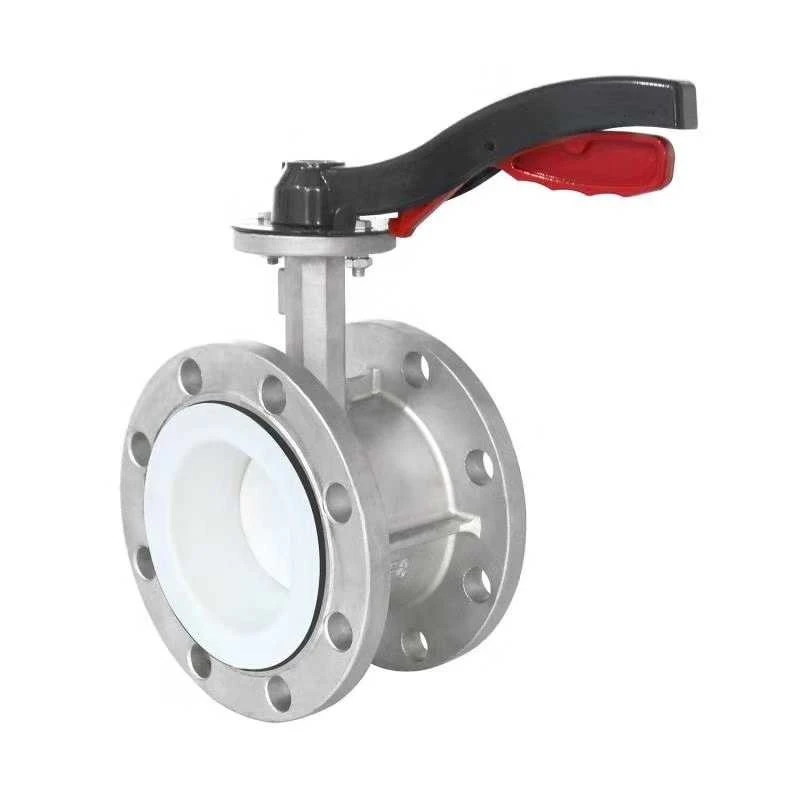

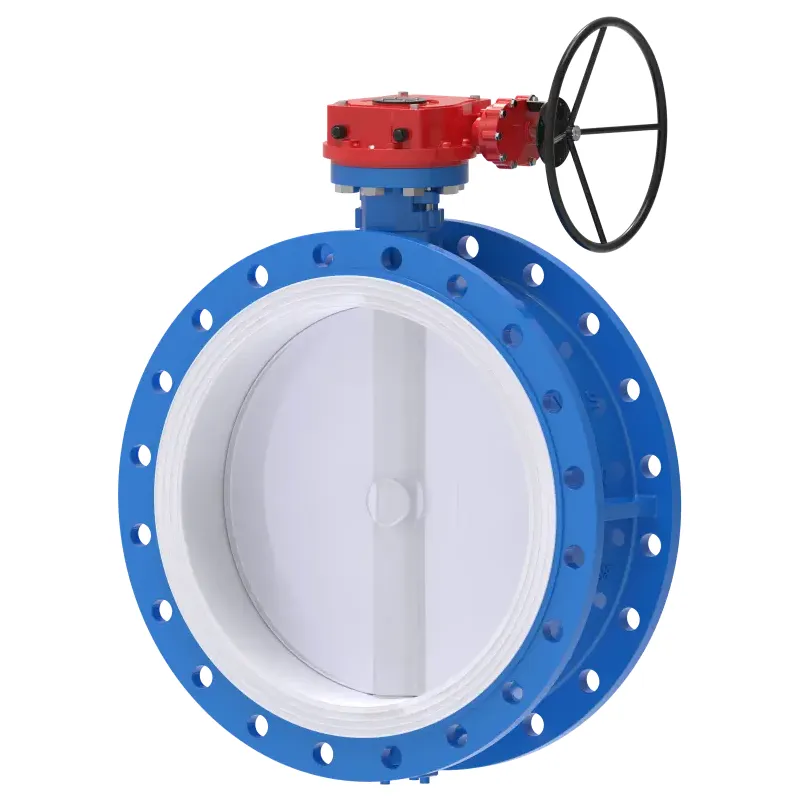

フランジ PTFE ライニング バタフライ バルブ

フランジ PTFE ライニング バタフライ バルブは、腐食性の作業条件向けに特別に Waits によって設計された高品質のバルブです。 PTFE/PFA ライニングは最高の不浸透性保護を提供します。このシリーズの製品は、二軸シーリングと組み合わせることで、腐食性や有毒な媒体の中でも最高の動作安全性を提供できます。このバルブにその他の要件がある場合は、カスタマイズのためにお問い合わせください。

PTEF 材料を選択する理由?

PTFE (ポリテトラフルオロエチレン) は、融点が 327 ℃ の線状結晶性ポリマーです。そのため、バタフライ バルブによく使用されます。この PTFE ライニングは、ほとんどの化学物質に対して耐性があり、耐食性があり、ほとんどの有機および無機の酸および塩基をカバーします。ポリマーを腐食できるのは溶融アルカリ金属だけです。 PTFE は水分をあまり吸収せず、ガスや水蒸気の透過性が低いです。丈夫なポリマーであり、優れた断熱材です。また、摩擦係数が低く、自己潤滑性もあり、その値は 0.02 ～ 0.10 です。したがって、PTFE ライニングはバルブの操作トルクを大幅に低減できます。

PTFE は、他のフッ素化ポリマーと同様に、耐熱性に優れており、最大 260 °C の高温に耐えることができます。高い熱安定性により、PTFE の機械的および電気的特性は、最大 250 °C の温度でも長期間安定した状態を維持できます。

PTFE は、高温耐性に加えて、-195 °C の低温でも優れた靭性と柔軟性を備えています。PTFE は、優れた強度と延性も備えており、引張強さは 22.5 MPa を超え、伸び率は 250% を超えています。

特徴：

(1) PTFEとEPDMの複合バルブシート。外層Aは十分な弾性を備えたEPDMゴム製バルブシートです。内層Bには耐食性と低摩擦に優れたPTFEがライニングされています。

(2) PTFE コーティングされたバルブディスクにより、流体と接触するすべての濡れた表面が PTFE 素材で作られています。

詳細

スプリットバルブボディ設計

PTFEライニング、化学的に有毒で腐食性の高い媒体に適しています

シャフトの両端は安全シールでシールされています

クランプ式、フランジ式、ダブルフランジ式

フランジ PTFE ライニング バタフライ バルブのバルブ本体表面は、オプションで PTFE でコーティングできます。

総裏地または半裏地付き

取り付け長さが短く、軽量で組み立てが簡単

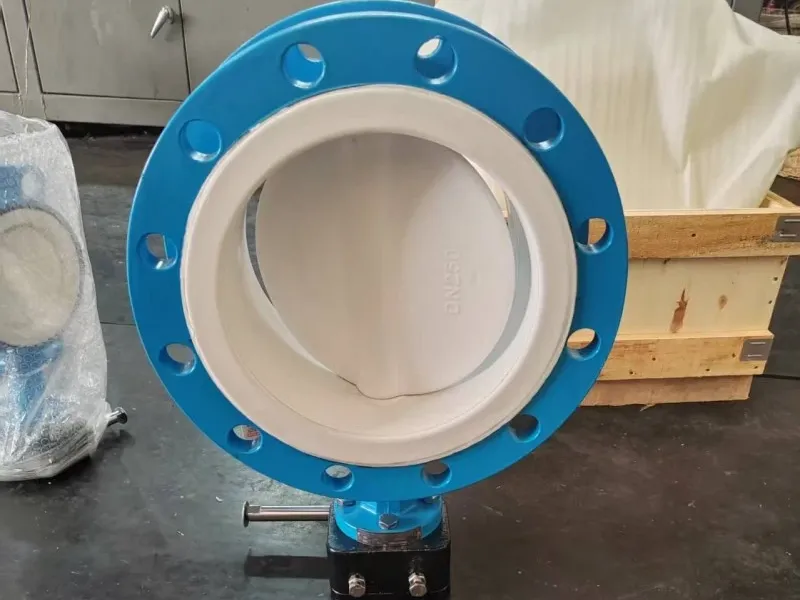

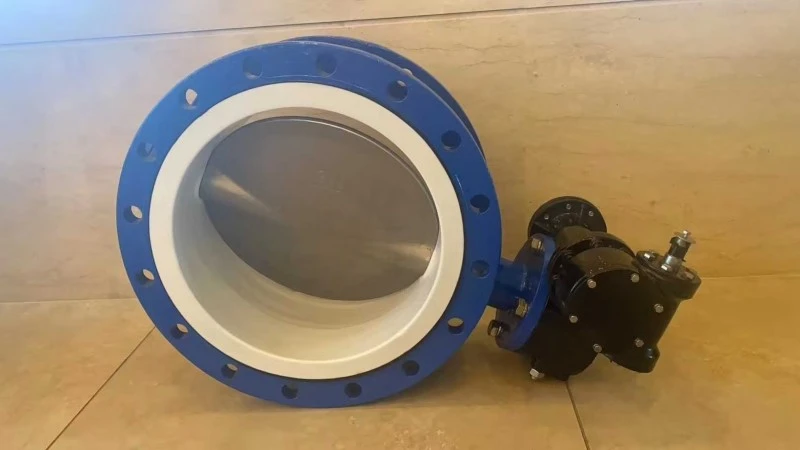

バルブ本体とバルブディスクの両方が PTFE または PFA でライニングされています
