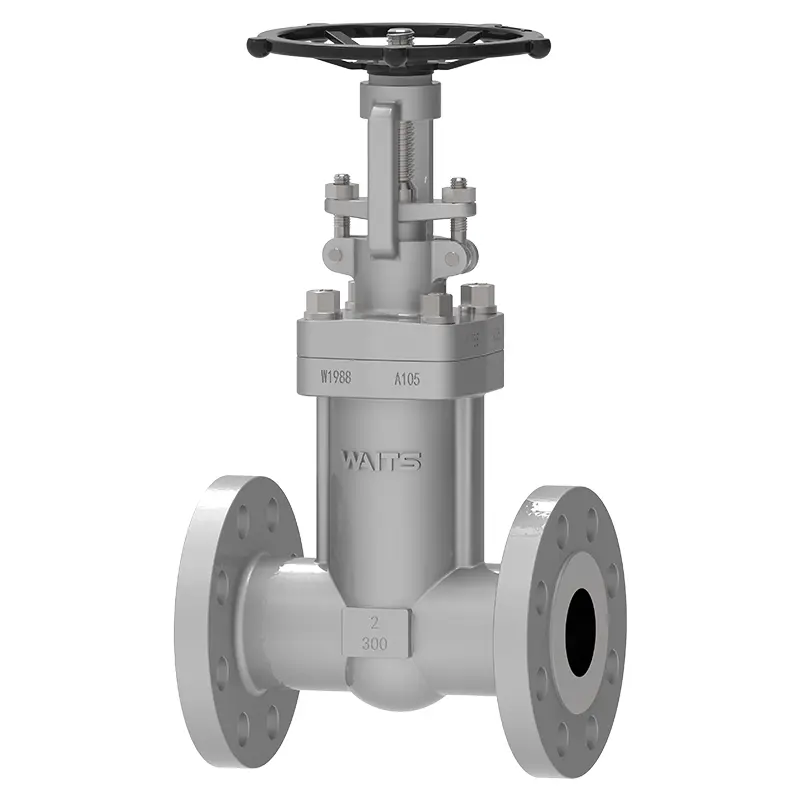

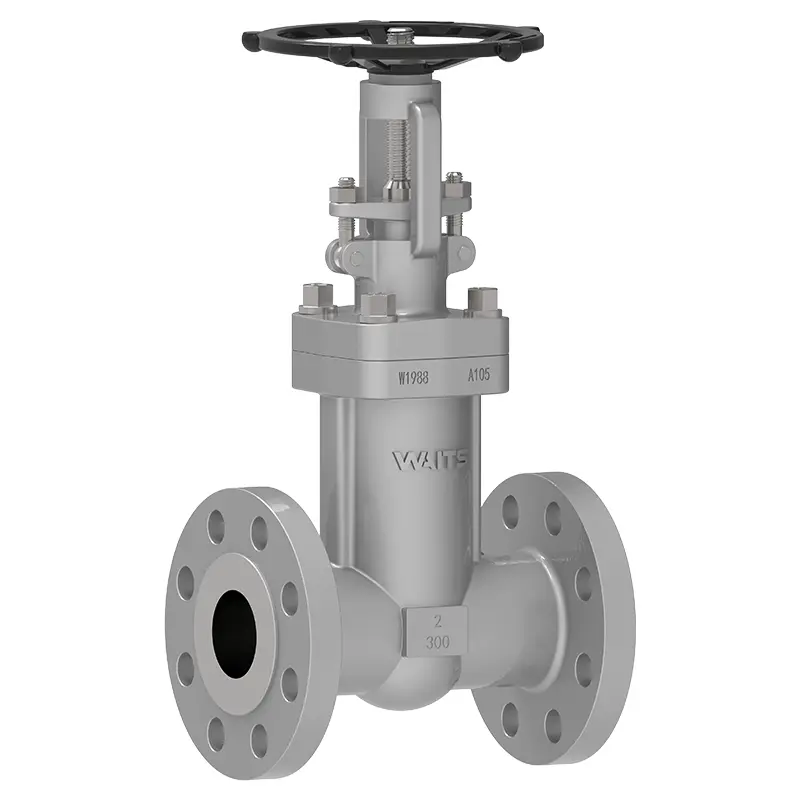

待機バルブ高品質の鍛造鋼ベローズシールゲートバルブは、金属ベローズとダブルシールのデザインを梱包します。完全に自動溶接は漏れを防ぎます - ベローズが故障したとしても、梱包は緊急シーリングを確保できます。可燃性、爆発性、超低温液化天然ガスプロジェクトと非常に腐食性の化学パイプラインに非常に適しています。
待機バルブ耐久性のある鍛造スチールベローズシールゲートバルブは、ベローズシールとゲートバルブ技術の利点を組み合わせています。 Bellowsアセンブリはコアコンポーネントであり、動的シーリングを提供します。シーリングパフォーマンスを向上させるだけでなく、媒体がバルブステムを漏らすのを防ぐだけでなく、バルブステムの摩耗も減らします。
特定の化学プロセスでは、パイプラインの流体は通常、有毒で放射性があり、危険です。ベローズ密閉バルブは、有毒化学物質が大気に漏れるのを防ぐために使用されます。ベローズは、316TI、321、C276、合金625などのさまざまな材料で作ることができます。バルブボディ材料は、既存のすべての材料から選択できます。
ベローズシールされたゲートバルブは、鍛造バルブまたは鋳造バルブ、特別な材料、短い配達時間を提供します。
利点は次のとおりです。
ロングベローズサイクルライフ-3000サイクル
非回転ステムは、ベローズのねじれを防ぎます。
2つのセカンダリステムシール:a)オープンポジション後部座席。 b)グラファイトの梱包。
鍛造鋼のベローズシールゲートバルブには、地面にラップされたコバルトクロム硬化シート表面があります。
実装標準装飾されたスチールベローズシールゲートバルブ | |
設計基準 | API602、BS 1414も |
接続標準 | ASME B16.5、ASME B16.47-A/B、EN1092-1/2 |
繋がり | RF、RTJ |
テストの受け入れ | 火598 EN12266 |
構造長 | API6D、ASME B16.10、EN558 |
圧力と温度の評価 | ASME B16.34 |
火災テスト | API607、API6FA |
低漏れ標準 | API 622 |
腐食防止設計 | NACE MR 0175 |
|
|
アプリケーションで覆われたスチールベローズシールゲートバルブ | |
サイズ | 3/8 "-2" |
圧力範囲 | クラス150-900 PN1.0 -PN16.0 MPA |
温度範囲 | -29°C〜500° |
応用 | 石油とガスの抽出と輸送、精製プロセス、硫酸、硝酸、およびその他の危険な化学物質パイプラインシステム、ボイラーウォーター供給制御システム、高温蒸気パイプライン、原子力発電所のクーラント循環システムなど。 |
ドライブモード | ハンドホイール、ベベルギア、電気、空気圧など。 |
バルブボディ/バルブカバー | 偽造:A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、 |
シーリング表面 | ボディ、ボディクラッド鉄ベースの合金、硬いベースの合金を覆う |
バルブステム | 偽造:A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、Monel、 |
ロッド | 柔軟なグラファイト、ポリテトラフルオロエチレン... |
重要な製品ノート
1.鍛造スチールベローズシールゲートバルブを入手したら、正しい方向に取り付けて、フロー方向マークに従ってください。適切なツールを使用して、接続するときにトルクに注意してください。
2。密集しないでください、ベローズは敏感です。過度の力はシールに損傷を与える可能性があります。
3.評価された範囲内にとどまり、誤動作を防ぐために最大圧力または温度を超えないようにしてください。
4. Forged Steel Bellows Seal Gate Valveに摩耗、腐食、漏れがあるかどうかを確認するには、定期的に確認してください。そうしないと、作業中に事故が発生したかどうかを言うのは難しいでしょう。
5.操作が困難な場合は、操作を停止し、閉塞または損傷を確認してください。操作を強制しないでください。
6.腐食を避けるために、媒体の種類(蒸気、油、化学物質)に従って互換性のある材料を選択します。
7.過酷な環境で保護し、湿った領域または腐食性領域でコーティングまたは絶縁材料を使用します。
