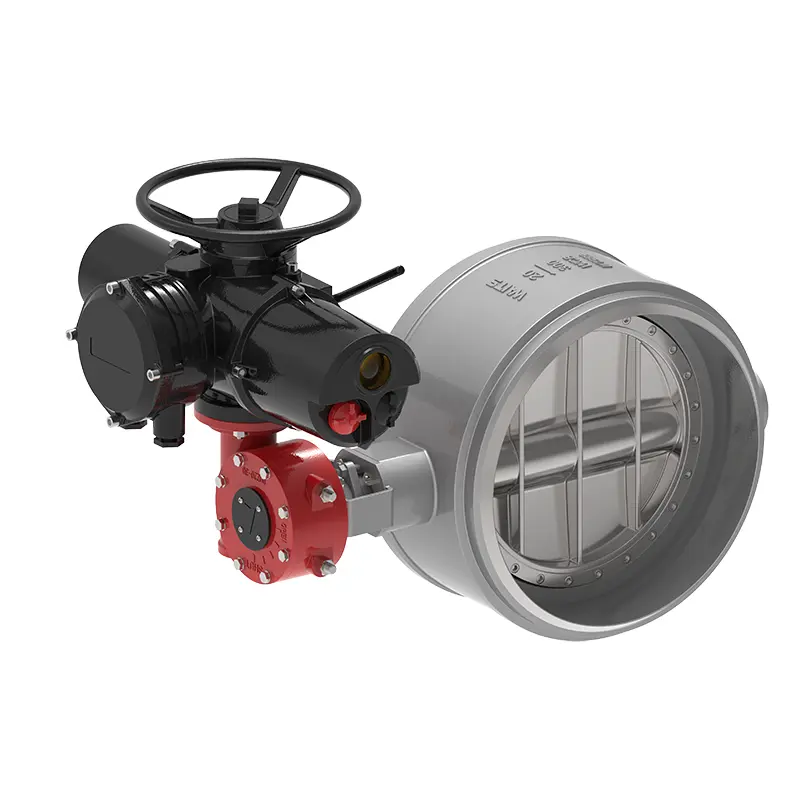

3つの偏心ハードシール溶接蝶バルブ

3つの偏心ハードシール溶接蝶のバルブは、バルブボディ、バタフライプレート、シーリングリング、トランスミッションメカニズム、その他の主要部品で構成されています。その構造は、2次元または3次元の偏心原理設計を採用し、弾力性のあるシールまたは硬い多層シールの互換性の新しい処理技術を採用して、蝶のバルブが動作中にトルクを減らし、労働力とエネルギーを節約できるようにします。同時に、蝶のバルブの全体的な腐食抵抗、高温抵抗、耐摩耗性には影響しません。
このバタフライバルブは、多くの工業分野で多くの良い認識を受けています。大規模なバルブメーカーとして、優先バルブ価格は、完全に上流および下流のサプライチェーンシステムと優れた処理装置とは切り離せないことを明確に知っています。私たちはこれを非常に重視しています。毎年投資を増やして、待機バルブが常に信頼できる品質と優先価格を維持できるようにします。

実装基準

応用

主な部品材料

パフォーマンス機能

1。ユニークで軽量の構造、柔軟な操作、労働力と便利な構造。
2。信頼できるシーリングは、さまざまな基準を満たすことができます。
3。良好なフロー特性と調整可能な関数。
4. 3エキセントリックなハードシール溶接蝶のバルブは、偏心原理を採用します。これにより、シーリング表面が摩耗し、サービスの寿命を延ばします。
5.水、蒸気、油、空気、ガスなど、さまざまなメディアに使用できます。
6.異なる温度、グレード、腐食など、さまざまな労働条件を持つパイプラインに適しています。
7.バルブボディとバルブシートは接続されたコンポーネントであり、バルブシートシールの表面層には、熱耐性および耐食性合金材料で溶接されています。
8。3つの偏心：シャフトの中心線はシーリング表面の中心線から逸脱し、シャフトの中心線はパイプラインの中心線からわずかに逸脱し、バルブボディシール表面（斜め円錐）の中心線は、パイプラインの中心線と角度位置の角を形成します。
9.多層シーリングリングはバルブプレートに固定されており、高温に耐性があり、操作が容易で、開閉時に摩擦はありません。閉鎖すると、シールを補うために透過メカニズムのトルクが増加し、3つの偏心ハードシール溶接バタフライがバルブのシーリング性能と耐久性を改善します。
10.マルチレイヤーシーリングリングは、柔らかくて硬いラミネートされた金属シートを採用しています。これは、金属ハードシーリングとソフトシーリングの二重の利点があります。
