Angle Bellows Globe Valveは、金属製ベローズと梱包で構成される「ダブルシール」テクノロジーを採用し、二重保護を提供します。 90度の設計によりスペースが節約され、抵抗の流れが低く、エネルギー消費を減らすことができます。 WATSバルブを選択するということは、心強いチームを選択することを意味します。

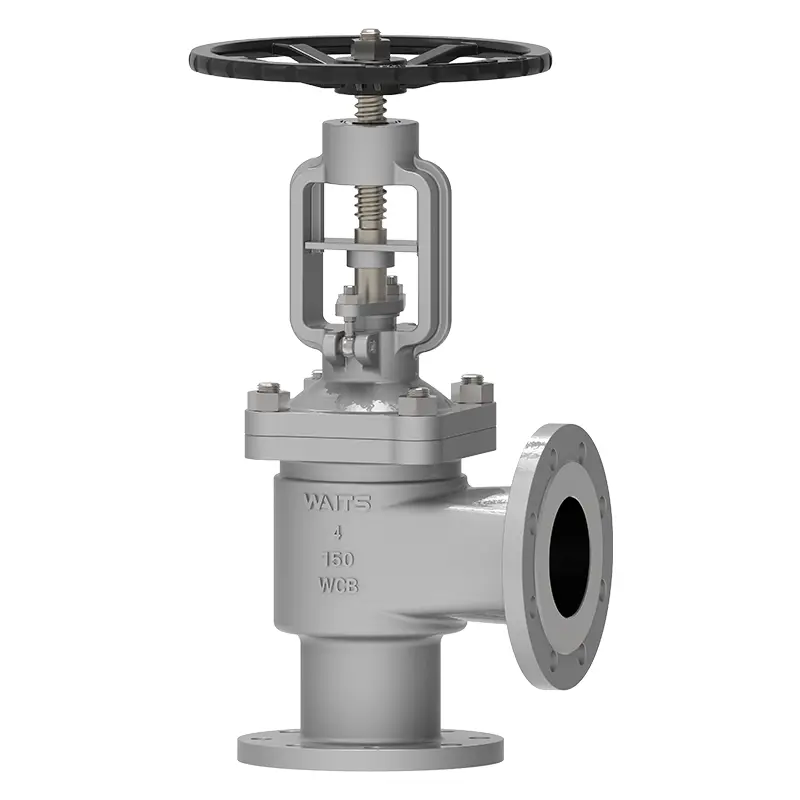

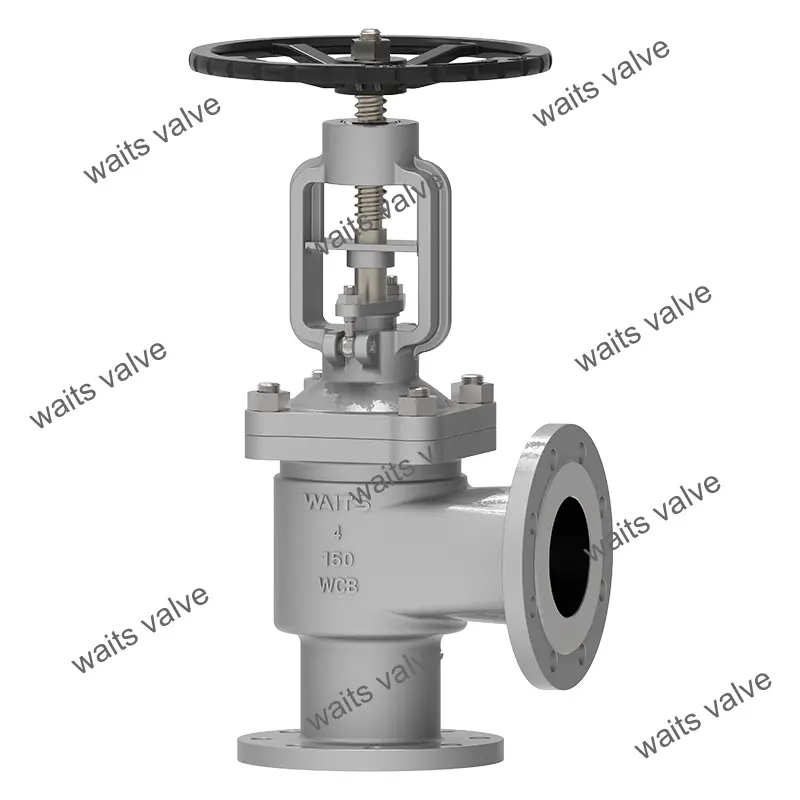

WATSバルブ高品質の角度ベローズグローブバルブは90度の設計を採用しています。これにより、液体は直角方向を変化させ、バルブステムを回転させて流体の流れまたはカットオフを制御できます。金属ベローズは、バルブ本体内の主要なシーリング成分として使用され、従来の梱包と組み合わされています。バルブディスクは流体の中心線に沿って直線的に移動し、それに応じてベローズが拡張または収縮し、外部環境から流体を分離し、漏れを防ぎます。
実装標準-Angle Bellows Globe Valve | |
設計基準 | DIN3356 /BS1873 /ASME B16.34 |
フランジ標準 | EN1092-1/2/ASME B16.5/ASME B16.47-A/B |
繋がり | RF/FF/RTJ |
テストの受け入れ | および12266 API598 |
構造長 | EN558/ ASME B16.10 |
圧力と温度の評価 | ASME B16.34 |
火災テスト | API607 API6FA |
低漏れ標準 | API 622 |
腐食防止設計 | NACE MR 0175 |
Application-Angle Bellows Globe Valve | |
サイズ | dn15〜dn300(nps½ "〜12" |
圧力範囲 | PN16〜PN160 |
温度範囲 | -29℃~+570℃ |
応用 | 酸/アルカリ液、液化天然ガス、高粘度オイル、地下パイプラインネットワーク、機器統合モジュールなど。 |
ドライブモード | ハンドホイール、ベベルギア、電気、空気圧など。 |
バルブボディ/バルブカバー | 偽造:A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、 鋳物:DI A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2 |
バルブコア | 偽造:A105、A182 F304、F304L、F316、F316L、F51、F53、B148、A350 LF2、LF3、LF5、Monel、 鋳物:A216 WCB、CF3、CF8、CF3M、CF8M、4A、5A、C95800、LCB、LCC、LC2 |
シーリング表面 | 本体、本体を覆う鉄ベースの合金、硬いベースの合金を覆う |
バルブステム | A182-F6A-F304-F316-F51 17-4PH/XM-19 ... |
バルブステムナット | 銅合金 |
ロッド | 柔軟なグラファイト、グラファイトアスベストパッキング、ポリテトラフルオロエチレン... |
パフォーマンス特性
Angle Bellows Globe Valveの構造により、毒性、可燃性、腐食性媒体を処理するシステムなど、高い信頼性要件を持つアプリケーションに特に適しています。
利点
1.アングルベローズグローブバルブの重要なコンポーネントは、金属ベローズです。自動ロール溶接でバルブカバーとバルブステムを接続します。金属ベローズは、バルブステムの部分が漏れがないことを保証します。
2。円錐形と合理化されたデザインのおかげで、バルブディスクは確実にシールし、サービス寿命が長くなります。
3。ダブルシールデザイン(ベローズ +パッキング)。ベローズと梱包は漏れを防ぎ、優れたシーリング効果を提供します。
4。アングルベローズグローブバルブは、バルブステム、ナット、スリーブを直接潤滑できます。
5。人間工学に基づいたハンドホイール。より長いサービス寿命と簡単な操作。
