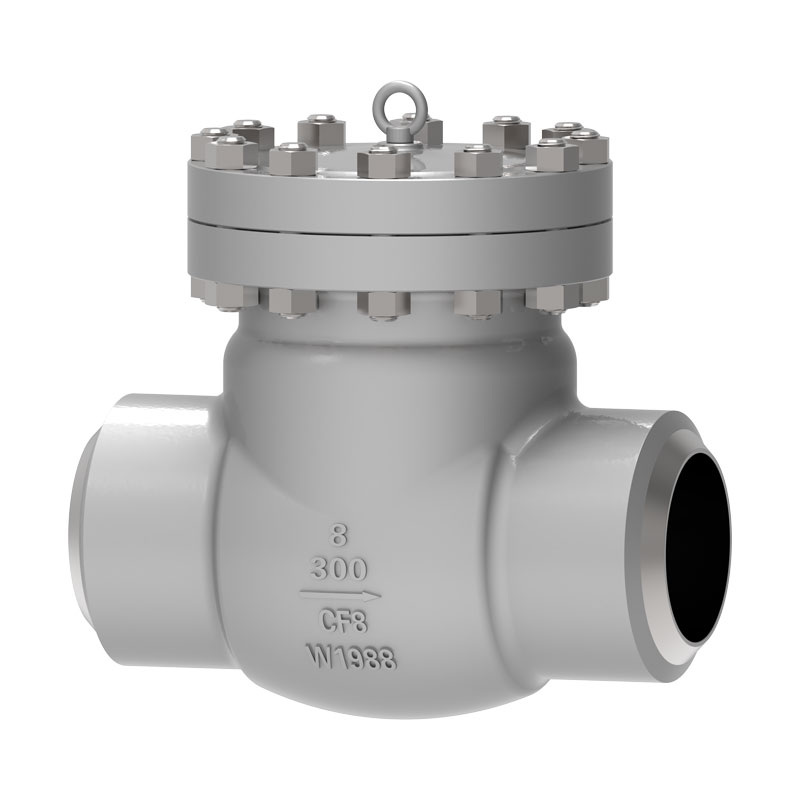

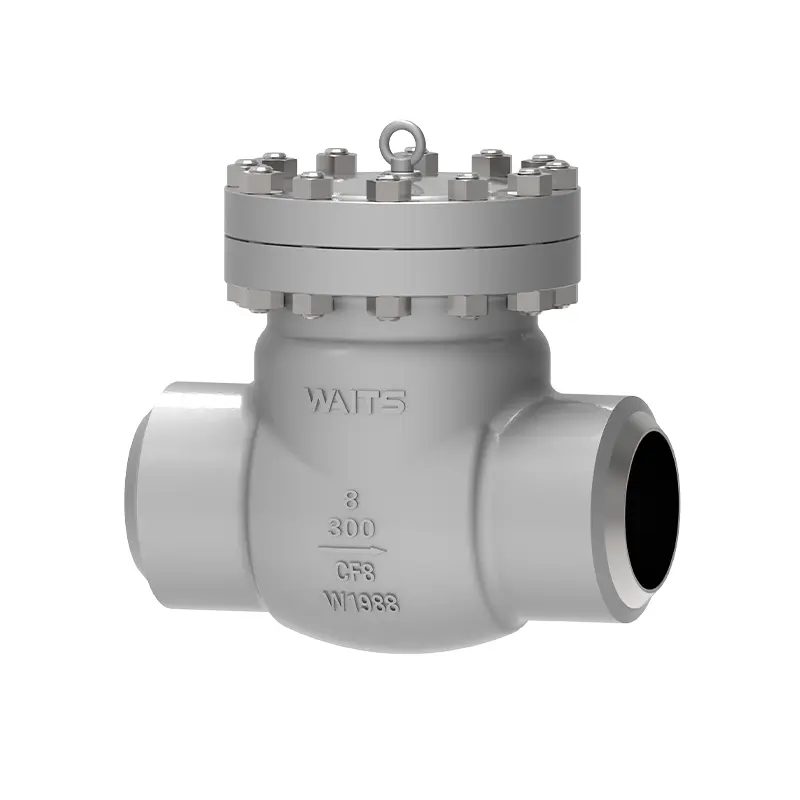

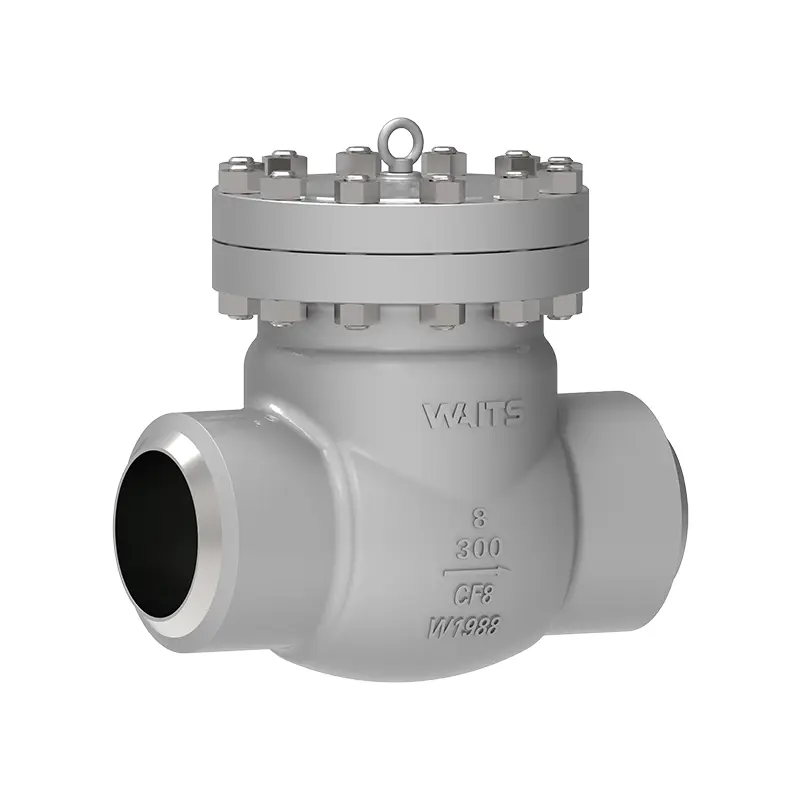

極低温スイングチェックバルブ

極低温スイングチェックバルブはWaits Valve社製の高品質な製品であり、競争力のある価格、高いコストパフォーマンスを提供します。この製品はサウジアラビア、アラブ首長国連邦、クウェートおよび北部地域でよく使用されています。私たちはより多くのお客様と長期的な協力関係を築き、Win-Winの未来を創造したいと考えています。

お問い合わせを送信

製品説明

極低温スイングチェックバルブは、極低温液体の保管および輸送機器の管理システムで極低温媒体の逆流を防止するために使用されます。柔軟なスイッチングと確実なシールが特徴です。
媒体が指定された方向に流れると、媒体の力によって弁体が開きます。媒体が逆流すると、弁体の自重と媒体の反力により弁体と弁座シール面が密閉され、媒体の逆流を防止するという目的が達成される。
適用媒体: メタン、液化天然ガス、ヘキセン、二酸化炭素、液体アンモニア、液体酸素、液体窒素、液体水素、その他の極低温媒体。

実施基準

設計基準	BS1868、API602、ASME16.34
フランジ規格	ASME B16.10、ASME B16.25、ASME B16.5
接続方法	RF、RTJ、BW
テストと受け入れ	API598, API6D,
構造長さ	ASME B16.10、
圧力と温度の定格	ASME B16.34、
耐火試験	API607、API6FA
低漏洩規格	ISO 15848-1、API 622
防食設計	NACE MR 0103、NACE MR 0175

応用

Size	NPS 2” ～ NPS 24” DN50～ DN600
Pressure range	CL150～ CL500 PN10～ PN250
温度範囲	；-196℃～+150℃
適用範囲	主にエチレン、液化天然ガス装置、天然ガスLPG、LNG貯蔵タンク、受入基地およびサテライトステーション、空気分離装置、石油化学テールガス分離装置、液体酸素、液体水素、液体窒素、液体アルゴン、
ドライブモード
バルブ本体・バルブカバー	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
バルブプレート・バルブシート	F316/F304+HF
バルブステム	F6A F304 F316 F51 F53 モネル K500
バルブステムナット	銅合金
パッキング	軟質黒鉛、黒鉛石綿パッキン、ポリテトラフルオロエチレン...
