Waits には、極低温グローブ バルブの製造と製造において 30 年の経験があります。当社は1994年に米国で設立され、2008年に中国に進出し、天津と温州に生産拠点を置きました。極低温グローブ バルブは当社の最も人気のある製品の 1 つで、北極温度での用途向けに設計されており、複雑な作業条件に対応できます。
極低温グローブ バルブは、液化天然ガス (LNG)、液体窒素、その他の極低温流体を扱う業界でよく見られる極低温を伴う用途向けに設計されています。

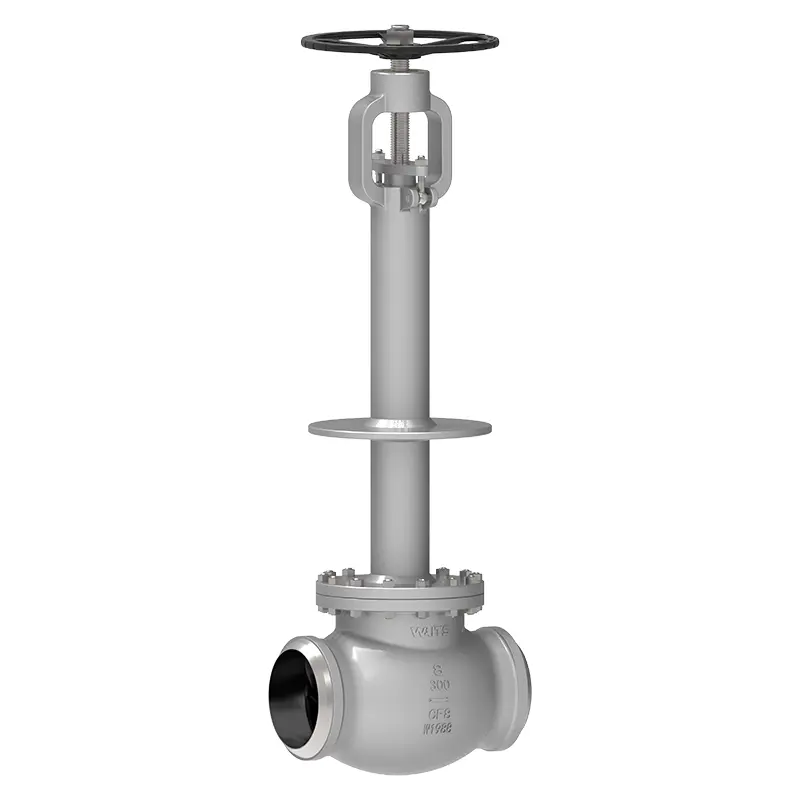

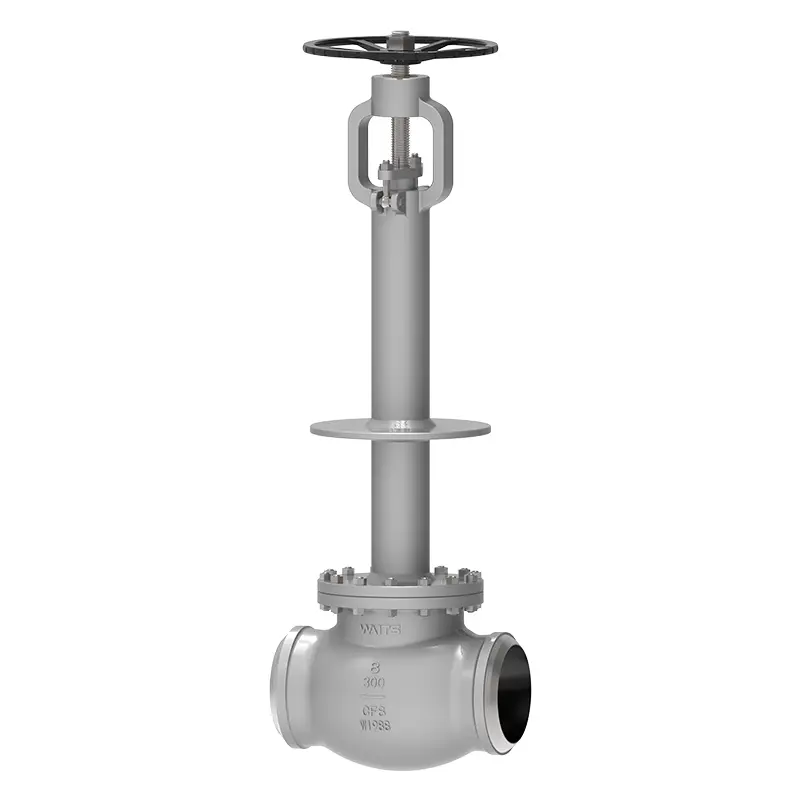

このバルブは、適切な断熱とステムの凍結を防止するために延長されたボンネットを備えています。ステンレス鋼およびその他の極低温材料のみで作られているため、-196°C という低い温度でも耐久性とスムーズな動作が保証されます。
極低温グローブ バルブは、要求の厳しい極低温環境において制御と安全性を維持するために不可欠な、正確な絞り機能とシール機構も備えています。 Waits は品質を最優先に考えながら、競争力のある価格を提供します。
実施基準
設計基準 | API 600、API 602、BS 6364、ASME B16.34、MESC SPE 77/200、MSS SP-134 |
フランジ規格 | ASME B16.10、ASME B16.25、ASME B16.5 |
接続方法 | RF、RTJ、BW |
テストと受け入れ | API 598/BS 6364、MESC SPE 77/200、MSS SP-134 |
構造長さ | ASME B16.10、 |
圧力と温度の定格 | ASME B16.34、 |
耐火試験 | API607、API6FA |
低漏洩規格 | ISO 15848-1、API 622 |
防食設計 | NACE MR 0103、NACE MR 0175 |
応用
サイズ | NPS 2” ~ NPS 24” DN50~ DN600 |
圧力範囲 | CL150~ CL1500 PN10~ PN250 |
温度範囲 | ;-196℃~+150℃ |
適用範囲 | 主にエチレン、液化天然ガス装置、天然ガスLPG、LNG貯蔵タンク、受入基地およびサテライトステーション、空気分離装置、石油化学テールガス分離装置、液体酸素、液体水素、液体窒素、液体アルゴンで使用されます。 |
ドライブモード | タービン、空気圧、電気 |
バルブ本体・バルブカバー | A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC |
バルブプレート・バルブシート | F316/F304+HF |
バルブステム | F6A F304 F316 F51 F53 モネル K500 |
バルブステムナット | 銅合金 |
パッキング | 軟質黒鉛、黒鉛石綿パッキン、ポリテトラフルオロエチレン... |
パフォーマンスの特徴
1. 媒体と接触するバルブ部品は仕上げ前に仕様の要件に従って厳密に極低温処理されており、温度変化による膨張と収縮に耐えることができ、バルブシートの構造は永久的に変形しません。温度の変化。
2. The cryogenic globe valve adopts a long-necked bonnet structure that can protect the stuffing box;
3. 温度変化に対しても確実な密閉性を維持できるゲート構造を採用。
4. 上部シールシートはコバルトクロムタングステンカーバイド構造で溶接されています。
5. バルブシートとゲートシール面はコバルトクロムタングステンカーバイド構造で溶接されています。
6.圧力リリーフ穴構造は、中間キャビティ内の異常な圧力上昇を防ぐために使用され、圧力リリーフ穴の位置はバルブ構造によって異なります。
7. 極低温グローブバルブの開閉プロセス中の表面の傷が性能に影響を与えるのを防ぐために、バルブステムの表面は窒化および硬化されています。
8. パッキンはユーザーの要件に応じて低漏れパッキンとして選択でき、バルブパッキンでの漏れが環境保護要件を確実に満たすようにします。さらに、ユーザーの要件に応じて溶接スリーブも提供できます。
