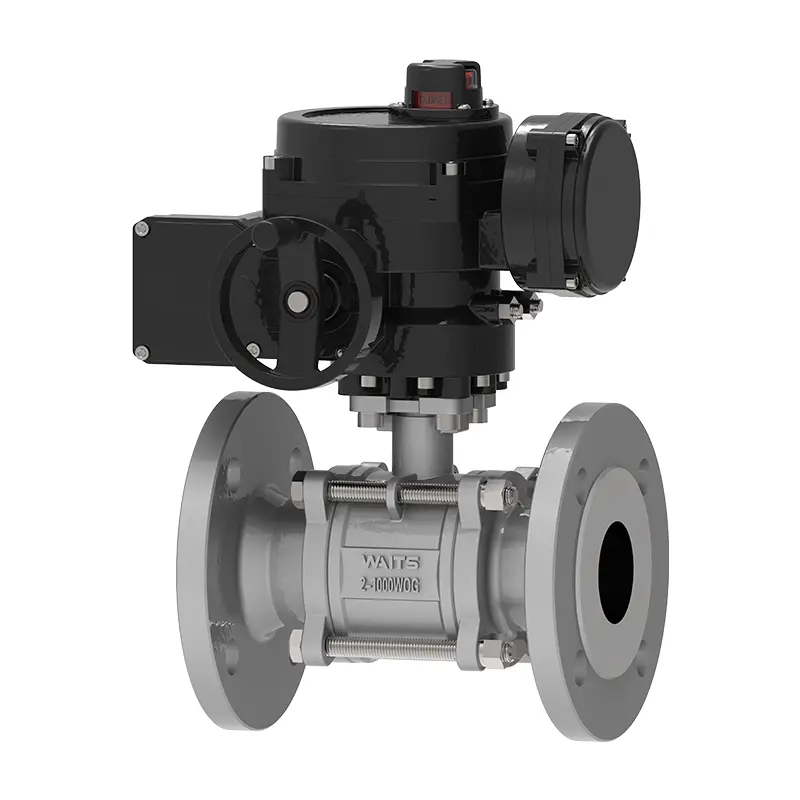

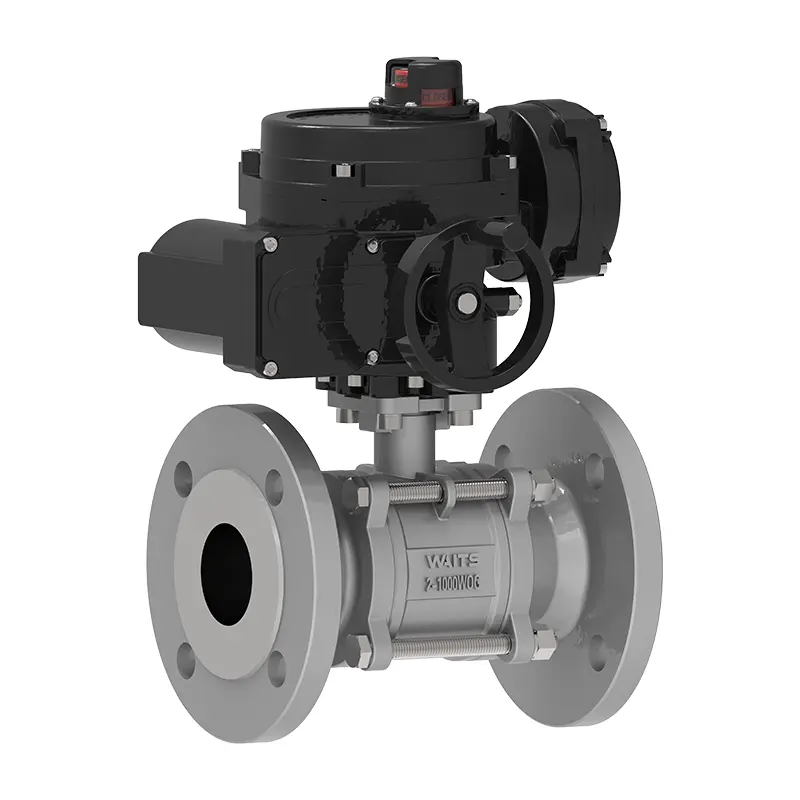

電動3ピースフランジ付きフローティングボールバルブ

待機バルブのバルブボディは、3ピースフランジ付きフローティングボールバルブの3つの部分に分割され、標準の電動ボールバルブデザインを採用しています。サイズ範囲はNPS 2″ 〜NPS 4″ DN50〜DN100であり、WOG作業圧力はCL150〜CL2500 PN10〜PN260です。スレッドエンド、バット溶接端、ソケット溶接端、トライクランプ接続など、さまざまなエンド接続を備えた3ピースボールバルブの全範囲を提供します。

待機バルブのユニークな構造により、分解とメンテナンスがより便利になります。パイプラインを分解することなく、ボールとバルブのシートを検査および交換することができます。これにより、メンテナンスの難易度とコストが大幅に削減されます。シーリングパフォーマンスの観点から、3ピース構造はより均一な圧力分布を提供し、シーリング効果があり、電気駆動モードは自動制御を実現します。このバルブは、多くの場合、バルブのメンテナンス周波数と厳密なシーリング要件を備えた産業パイプラインシナリオで使用されます。

コア構造と作業原則

1.バルブ本体は、ボルトで接続された左、右、および中間のセクションで構成され、メンテナンスと内部コンポーネントの交換のために迅速な分解を可能にします。

2.ボールは、メディア圧力下で出口シーリング表面に向かってシフトし、頻繁な動作サイクルに適した双方向シーリングを達成します。

3.産業制御システムと直接互換性のあるフロー調節またはオン/オフ機能のために0〜90°回転制御をサポートする四半期の電気アクチュエーターを統合します。
